REVIT ARCHITECTURE (621) – Muros (24) Propiedades de ejemplar Telar

Las propiedades de ejemplar de un telar son las siguientes:

Restricciones

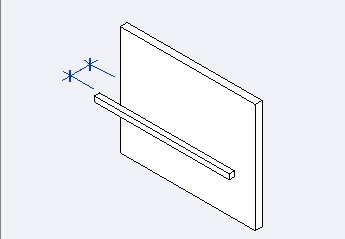

  • Desfase desde muro. Es la distancia horizontal del telar respecto la cara exterior del muro. Por tanto, determina la profundidad del telar.



3325





3329

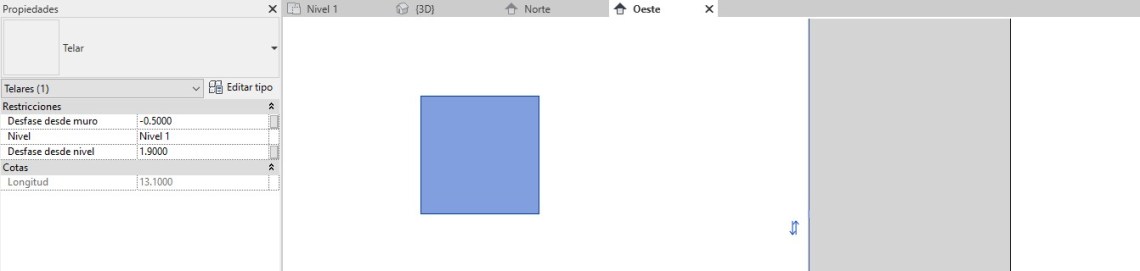

Desfase desde muro negativo. Vista de sección





3330
Desfase desde muro positivo. Vista de sección

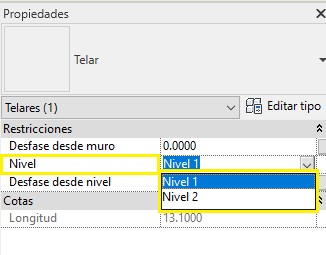

  • Nivel. Es el nivel en el que situado un telar horizontal.



3326



  • Desfase desde nivel. Es un valor vertical de desfase del telar respecto el nivel. El valor positivo emplaza el telar por encima del nivel y el valor negativo emplaza el nivel por debajo del nivel.



3327



3328
Vista de alzado de muro con telar horizontal respecto el nivel 1, con un desfase de 1,90m



Cotas

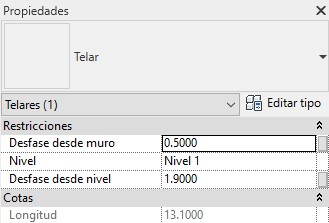

  • Longitud. Es el valor de longitud del telar.



3331





3332
