REVIT ARCHITECTURE (639) – Muros (42) Muros inclinados (2) Singularidades

Siguiendo con el artículo REVIT ARCHITECTURE (638) – Muros (41) Muros inclinados (1) Singularidades se continuará con la relación de singularidades de funcionamiento de los muros inclinados:

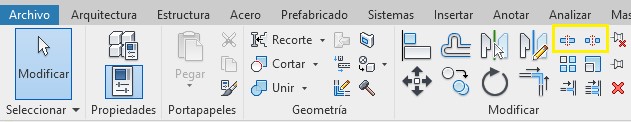

  • La herramienta Dividir con separación, que se encuentra en Modificar – Modificar – Dividir con separación, no se puede utilizar en Muros inclinados. No es el caso de la herramienta Dividir elemento, que sí se puede utilizar en Muros inclinados.

4365

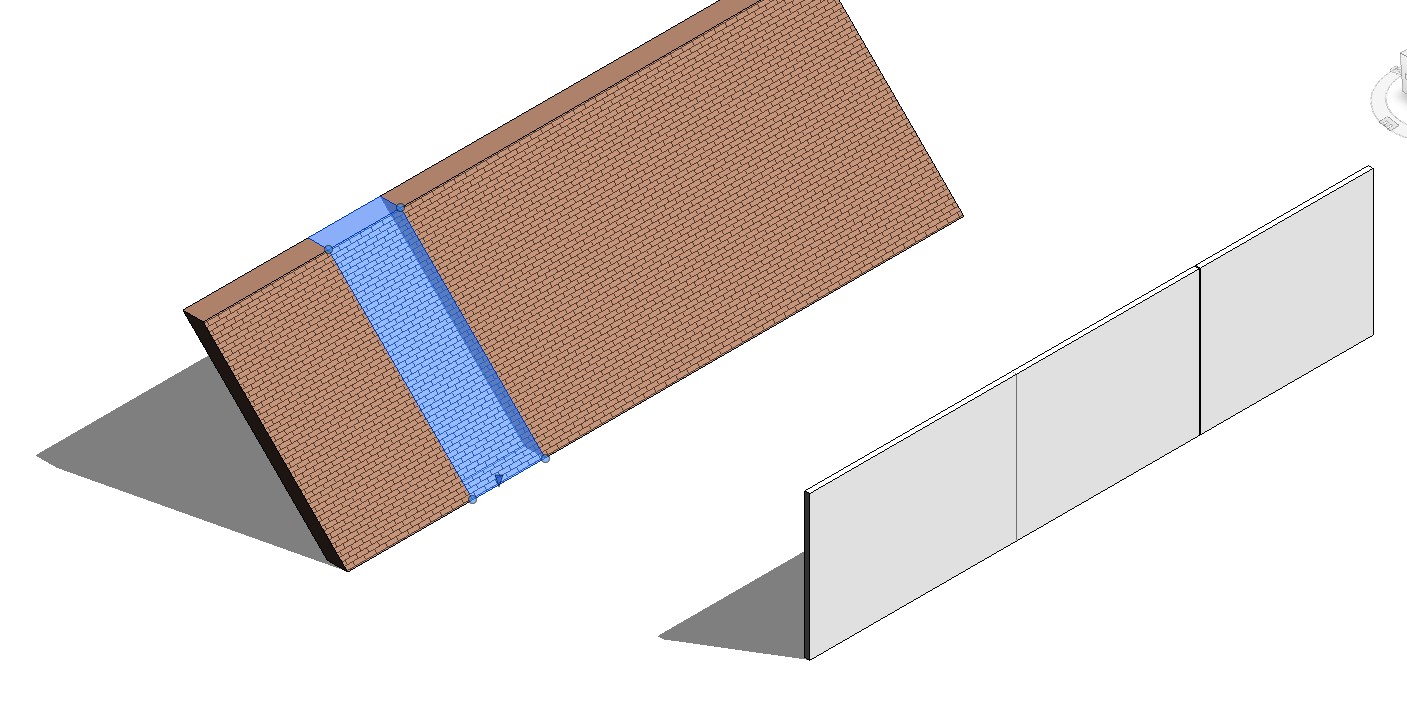

En el siguiente ejemplo de muro inclinado se puede ver el resultado de aplicar la herramienta Dividir elemento a un Muro inclinado. Y un muro vertical al que se ha aplicado la herramienta Dividir con separación y Dividir elemento.

4364

  • Las opciones de Barrido de muro o Telar de muro que se encuentran en Arquitectura – Muro – Barrido: muro/ Telar: muro, se pueden aplicar a muros inclinados. Una vez instalado el Barrido o Telar en el muro, para estos casos existe una Propiedad de ejemplar que es Orientación, donde se puede seleccionar una de las dos opciones : Paralelo al suelo o Perpendicular a cara.

Barrido paralelo a suelo en muro inclinado

4366

Barrido perpendicular a cara en muro inclinado

4368

Telar paralelo a suelo en muro inclinado

4369

Telar perpendicular a cara en muro inclinado

4370

  • Cuando sea necesario enlazar un muro inclinado con un elemento como cubierta, suelo o techo, este elemento ha de cubrir completamente en vista de planta todo el muro, para que se pueda realizar el enlace.

4371

Vista de Planta del muro inclinado y la cubierta que cubre completamente el muro inclinado

4372
