REVIT ARCHITECTURE (643) – Muros (46) Propiedades de tipo

Las propiedades de tipo de un muro son las siguientes, y se puede acceder a ellas a través del cuadro Propiedades – Editar tipo:

Construcción

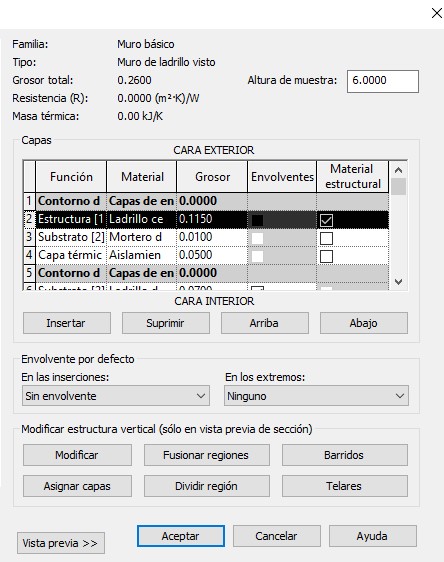

  • Estructura. Por medio de la opción Editar se accede al cuadro de diálogo Editar montaje. Para el caso de muros compuestos por varias capas, se puede crear nuevas capas o eliminar capas, cambiar el material y el grosor de las mismas,… También se accede a las herramientas de Modificar estructura vertical. Para obtener más información, se puede leer los artículos sobre muros compuestos Revit architecture números 622, 623, 624 y 625 así como al artículo REVIT ARCHITECTURE (567) – Ajuste de capas. Envolvente en inserción y en extremo.

4400

  • Envolvente en inserciones. En la opción En las inserciones se puede acceder a un desplegable con las opciones Sin envolventeExteriorInterior o Ambas. En las inserciones, estas opciones permiten ajustar el material de las capas en el lado interior, en el exterior o en ambos o ninguno. La posición de la envolvente de una insercción se controla por medio de Planos de referencia definidos como Cierre de muro en la familia de insercción.

4401

  • Envolvente en los extremos. En el caso de Envolvente en los extremos, se puede accede a un desplegable que tiene las opciones NingunoExterior e Interior. Este es el caso para encuentros con huecos como puertas o ventanas.

4402

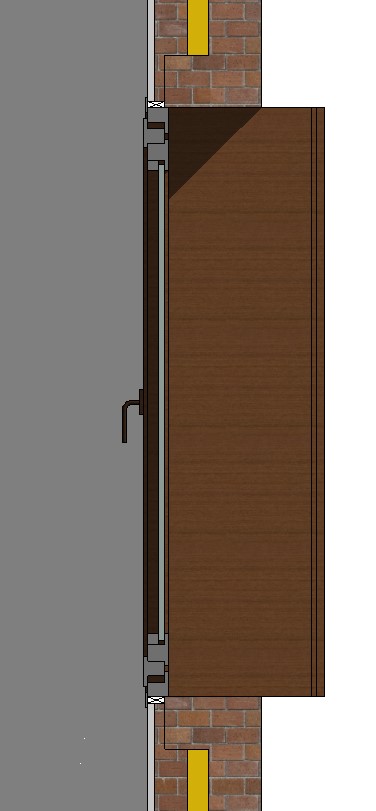

En el siguiente ejemplo se puede ver el caso de un encuentro en extremo con opción de envolvente de ajuste exterior. Vista de planta.

2055

  • Anchura. Es el valor de anchura del muro.

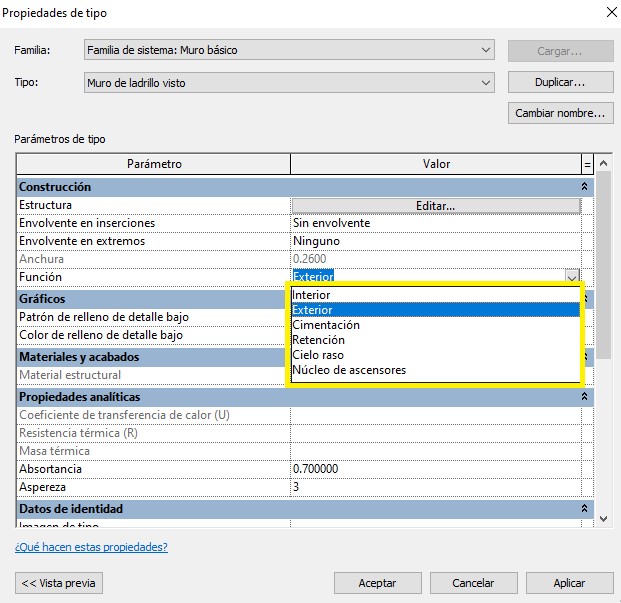

  • Función. Por medio de este parámetro se accede a un desplegable que tiene las siguientes opciones: Interior. Se trata del caso de muros en espacios interiores, Exterior. Muros fuera del edificio, en espacios exteriores, Cimentación. Se trata de un muro que forma parta del sistema constructivo de cimentación, Retención. Muro de contención, Cielo raso. Se trata de un muro que forma parte del sistema de cielo raso, Núcleo de ascensores. Muros que forman los núcleos de ascensores. Para más información se puede leer el artículo REVIT ARCHITECTURE (633) – Muros (36) Función.

4403

Gráficos

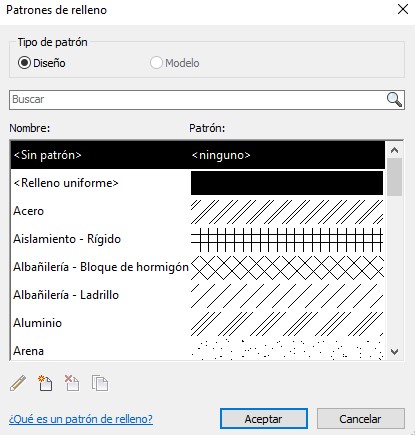

  • Patrón de relleno de detalle bajo. Se trata de la trama de relleno que aparece en la vista cuando ésta tiene un nivel de detalle bajo. Por medio de la selección de un botón con puntos se accede a un cuadro de diálogo  Patrones de relleno donde se puede seleccionar la trama que se desea que aparezca en este nivel de detalle bajo del muro.

4404

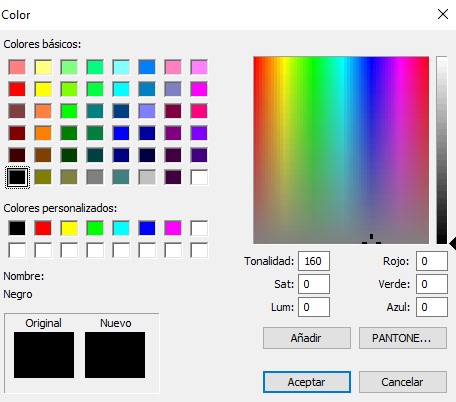

  • Color de relleno de detalle bajo. Se trata del color que tendrá el patrón de relleno que se define para el nivel de detalle bajo de la vista. Se accede a un cuadro de diálogo Color donde se puede seleccionar el color del patrón.

4405

Datos de identidad

  • Modelo. Es el modelo de muro que el usuario puede indicar manualmente en este campo. En este caso este campo no tiene la posibilidad de crear el contenido por medio del cuadro de diálogo crear un parámetro.
  • Imagen de tipo. Se puede asociar una imagen al muro.
  • Nota clave. Por medio de este parámetro se accede a un cuadro de diálogo Notas clave, donde se puede seleccionar una nota para el muro.

4406

  • Fabricante. Es el campo para indicar el fabricante del muro.
  • Comentario de tipo. En este campo el usuario puede introducir manualmente comentarios respecto el muro.
  • URL. Se puede indicar en este campo la página web de un fabricante o relacionada con el muro.
  • Descripción. El usuario puede indicar la descripción del tipo de familia de muro.
  • Descripción de montaje. Es una descripción del montaje que indica el programa en función del código de montaje que se haya elegido para el muro. Si no se ha indicado un código de montaje, en este campo no aparece información, ya que es un campo como solo lectura.

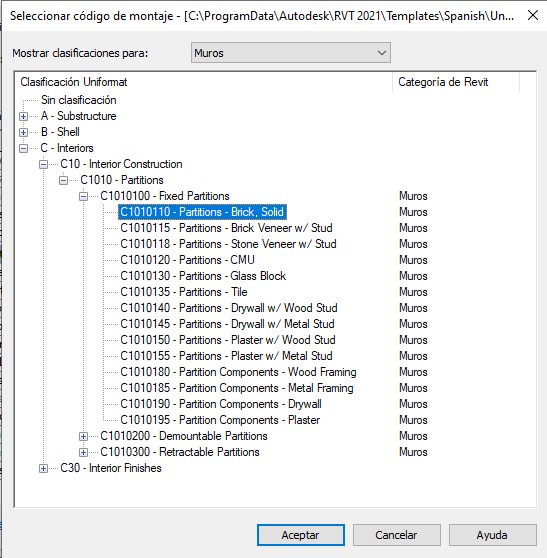

  • Código de montaje. Por medio de este campo se puede acceder a un cuadro de diálogo Seleccionar código de montaje, donde se selecciona el código de montaje.

4407

  • Marca de tipo. Es un valor exclusivo para cada tipo de muro que lo identifica, como podría ser 2BB,… en caso de que esta marca ya sea utilizada por otro muro el programa avisa, pero deja utilizar la marca para varios elementos
  • Costo. Es el coste del muro.
  • Clasificación para incendios. Es la clasificación según la normativa de aplicación: Código Técnico de la Edificación, …

Propiedades analíticas

  • Coeficiente de transferencia de calor (U). se trata de un parámetro que se utiliza para el cálculo de la transferencia de calor del muro.
  • Resistencia térmica (R). se trata de un campo que indica el valor de la diferencia de temperatura a la que el muro  resiste el paso de calor por unidad de tiempo.
  • Masa térmica. Capacidad térmica del muro.
  • Absortancia. La capacidad del suelo de absorber la radiación y es la relación entre el flujo absorbido y el flujo incidente de calor.
  • Aspereza. Mide la textura de la superficie del muro.

Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
