REVIT ARCHITECTURE (644) – Muros (46) Propiedades de ejemplar

Las propiedades de ejemplar de un Muro se pueden encontrar en el cuadro Propiedades, seleccionando previamente el muro, y son las siguientes:

Restricciones

  • Línea de ubicación. La Línea de ubicación de un muro es el eje virtual que utiliza el programa para emplazar un muro a lo largo de un recorrido, es por tanto, el eje del muro de ubicación. Para más información consultar el artículo REVIT ARCHITECTURE (634) – Muros (37) Línea de ubicación.
  • Desfase de línea de ubicación. Es un parámetro para muros que se utilizan como paneles, como es el caso de muros cortina. Con un valor especificado desplaza el panel de muro en dirección perpendicular a la cara del muro cortina.
  • Restricción de base. El nivel de base del muro.
  • Desfase de base. Es el valor de altura del muro desde la restricción de base. Siempre que la restricción de base sea un nivel estará activa.
  • La base está enlazada. Informa sobre si la base de muro está enlazada a otro elemento, como puede ser un suelo. No seleccionada en caso de que esté enlazado el muro inferiormente.
  • Distancia de extensión de base. Es la distancia que se ha desplazado la base de las capas de un muro. Está activa cuando las capas de muro compuesto son extensibles. Para más información de cómo funciona la extensión de las capas de un muro compuesto se puede consultar el artículo REVIT ARCHITECTURE (626) – Muros (29) Modificar (2).
  • Restricción superior. Se puede indicar No conectada o bien un nivel. En el caso de No conectada, la parte superior del muro finaliza a la altura indicada en el parámetro Altura desconectada. En el caso de indicar un nivel, el muro finaliza superiormente en ese nivel, y el valor de altura desconectada aparece como sólo lectura con la altura desde el nivel inferior al nivel superior del muro.
  • Altura desconectada. Es la altura indicada en el modo boceto del muro. Para más información consultar el artículo REVIT ARCHITECTURE (635) – Muros (38) Colocación en el proyecto y REVIT ARCHITECTURE (641) – Muros (44) Editar perfil de alzado.
  • Desfase de parte superior. Es el valor de desfase vertical del muro respecto su nivel superior. Este parámetro está activo cuando Restricción superior es un nivel.
  • La parte superior está enlazada. Está seleccionada cuando la parte superior del muro está enlazada a otro elemento como puede ser un techo, una cubierta…
  • Distancia de extensión superior. Es la distancia que se ha desplazado la parte superior de las capas de un muro. Está activa cuando las capas de muro compuesto son extensibles. Para más información de cómo funciona la extensión de las capas de un muro compuesto se puede consultar el artículo REVIT ARCHITECTURE (626) – Muros (29) Modificar (2).
  • Delimitación de habitación. Si está seleccionada esta opción el muro delimita el perímetro de una habitación.
  • Relacionado con masa. Informa que el elemento se ha creado a partir de una masa. Es de sólo lectura.
  • Sección transversal. Se puede seleccionar la opción vertical, de forma que el muro será vertical o bien la opción Inclinado, para el caso de muros inclinados. Para más información se puede consultar el artículo REVIT ARCHITECTURE (637) – Muros (40) Muros inclinados.

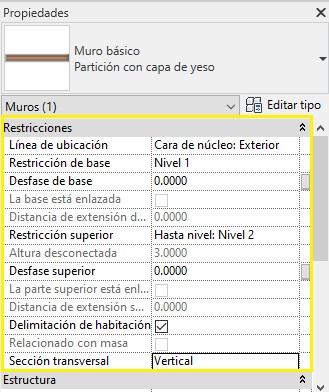

4413

Estructural

  • Estructura. Si se activa esta propiedad de muro, significa que el muro es estructural (tiene un modelo analítico), y aparecen otros parámetros en el cuadro de propiedades, dentro de este apartado, relacionados con la activación de estructura: uso estructural, Recubrimiento de armadura – cara superior, Recubrimiento de armadura – cara inferior y Recubrimiento de armadura – otras caras y activar modelo analítico.
  • Activar modelo analítico.  En caso de muro estructural está activo el parámetro y se puede seleccionar. En caso de muros no estructurales, este parámetro aparece como sólo lectura.
  • Uso estructural. Para muros estructurales, desde un desplegable se puede seleccionar una de las tres opciones: carga, arriostramiento y combinado estructural. En el caso de muros no estructurales, el parámetro aparece como sólo lectura y se indica No portante.
  • Recubrimiento de armadura – cara superior. Es un parámetro que mide la distancia entre el recubrimiento de armadura y la cara superior del muro.
  • Recubrimiento de armadura – cara inferior. Es un parámetro que mide la distancia entre el recubrimiento de armadura y la cara inferior del muro.
  • Recubrimiento de armadura – Otras caras. Es un parámetro que mide la distancia entre el recubrimiento de armadura y las caras de un elemento contiguo a la armadura.

4411

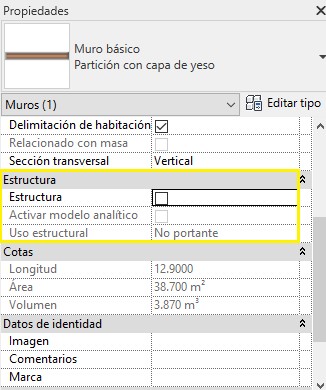

Ejemplo de muro no estructural, apartado Estructura

4412

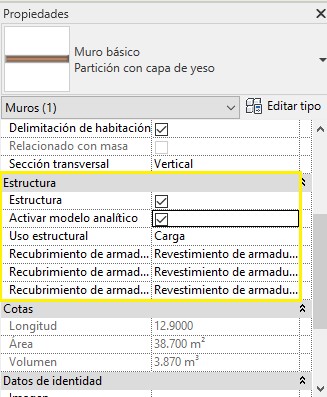

Ejemplo de muro estructural, apartado Estructura

Cotas

  • Longitud. Es el valor de longitud del muro. Es un valor de sólo lectura.
  • Área. Es el área del muro, y es un valor sólo lectura.
  • Volumen. Es el volumen del muro y es un valor sólo lectura.

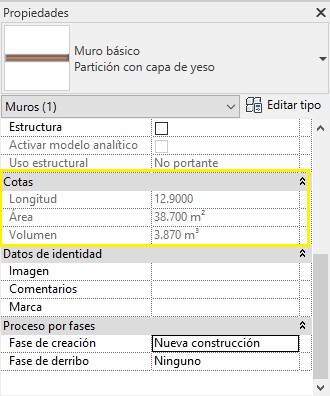

4410

Datos de identidad

  • Comentarios. El usuario puede indicar manualmente comentarios sobre el muro.
  • Marca. Es un texto de etiqueta para varias categorías del muro (etiqueta de multicategoría). Normalmente es un valor numérico. Se tiene que utilizar diferente para cada muro del proyecto, y en caso de que se utilice para dos muros o más, el programa emite un aviso informando de ello.

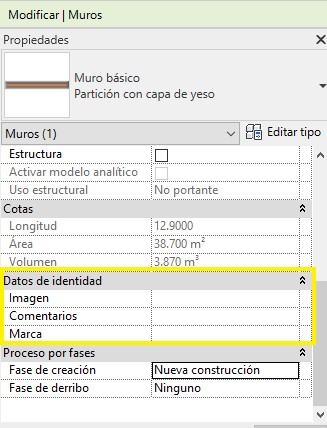

4409

Proceso por fases

  • Fase de creación. Es la fase en la que se modela el muro. Puede ser Nueva construcción o existente, como valores que proporciona el programa por defecto.
  • Fase de derribo. En el caso de que se derribeel muro, hay que indicar la fase, y los valores por defecto que se pueden seleccionar son Ninguno, Nueva construcción o Existente.

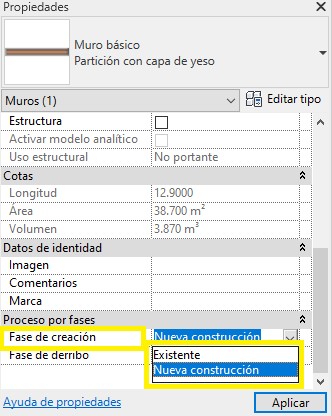

4408
