REVIT ARCHITECTURE (651) – muro cortina (8) Fusión de paneles de muro cortina

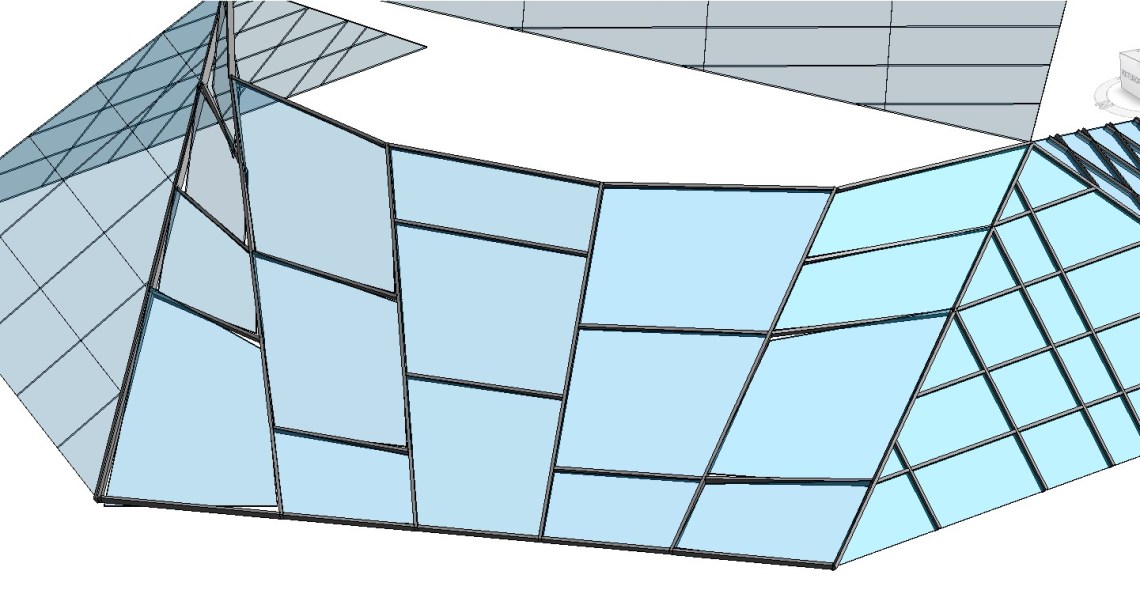

Es posible realizar la fusión de diferentes paneles de muro cortina, de forma que los paneles tienen diferentes formas y tamaños. De esta forma las posibilidades de diseño en un muro cortina en Revit se flexibilizan y permiten soluciones diferentes, incluyendo puertas en los muros …

4454

En los casos en los que se unan paneles de muro cortina de diferente tipo el panel resultante de la unión será del tipo correspondiente al primer seleccionado.

Para realizar la fusión de paneles, hay que seleccionar la rejilla de un sistema de muro cortina, de forma que en la barra de herramientas superior se activa la herramienta Añadir/Eliminar segmentos, de forma que si selecciona un tramo de rejilla se podrá eliminar con esta herramienta.

4456

4455

Realización de fusión de paneles.

4457

4458
