REVIT ARCHITECTURE (680) – Habitaciones y áreas (4) Habitaciones. Crear una habitación (3)

Continuando con el artículo REVIT ARCHITECTURE (679) – Habitaciones y áreas (3) Habitaciones. Crear una habitación (2) se indican otras herramientas que existen en el Modo Boceto de Habitación:

Los elementos del modelo que delimitan la Habitación se pueden resaltar, por medio de la opción Modificar – Colocar habitación – Habitación -Resaltar contornos.

4679

Revit resalta los elementos que son delimitadores de habitación emitiendo un aviso.

4680

4681

En este cuadro de diálogo de Aviso aparece una lista de todos los elementos delimitadores de habitación, incluso los que no se ven en la vista actual. Para poder ver esa lista de elementos hay que seleccionar Expandir.

4682

Revit no crea habitaciones en espacios que tienen una anchura inferior a 1′ , es decir, 306mm.

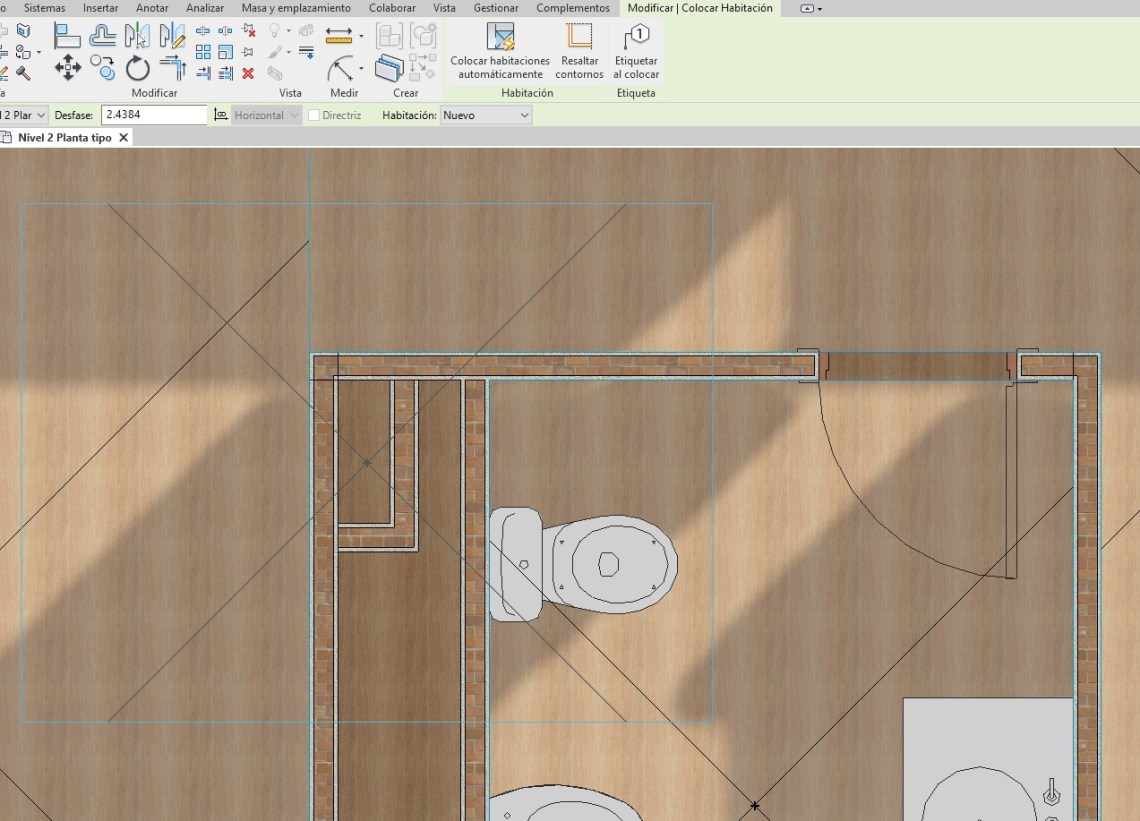

En el siguiente ejemplo se puede ver como Revit no puede crear una habitación para el conducto interior dentro del espacio de una armario empotrado (rectángulo de creación de habitación que no se ajusta al espacio del conducto). El motivo es evidente.

4683

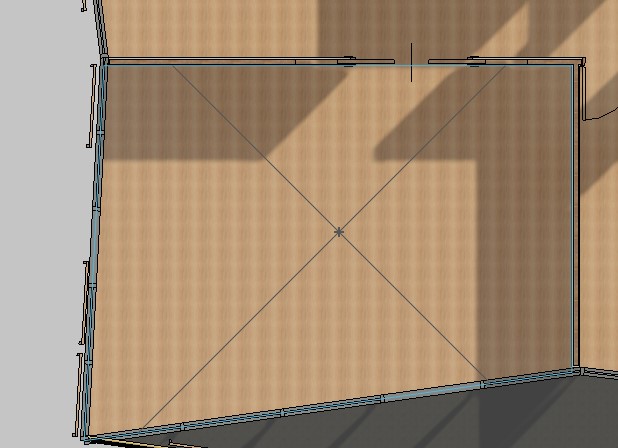

Si existen elementos delimitadores de habitación, una vez se está en modo boceto, al crear la habitación con esta herramienta, el rectángulo de crear habitación se expande hasta los elementos delimitadores.

4684

En el caso de que no existan elementos delimitadores se puede crear en un primer lugar la habitación, y una vez se instalan posteriormente los elementos delimitadores, la habitación se extiende hasta los límites de los mismos.

Ejemplo de creación de habitación sin elementos delimitadores

4685

Creación progresiva de elementos delimitadores, posteriormente a la creación de la habitación

4686

Una vez creados todos los elementos delimitadores la habitación se ajusta a los mismos.

4687
