REVIT ARCHITECTURE (720) – Planos de área (6) Propiedades de las etiquetas de área

Las propiedades de las Etiquetas de áreas son las siguientes:

Propiedades de tipo

  • Punta de flecha de directriz. Desde Propiedades – Editar tipo se accede al cuadro de diálogo de las Propiedades de Tipo de la etiqueta de área. Existe un desplegable donde se puede seleccionar la foma del extremo de la Flecha de directriz de la Etiqueta de área.
4932

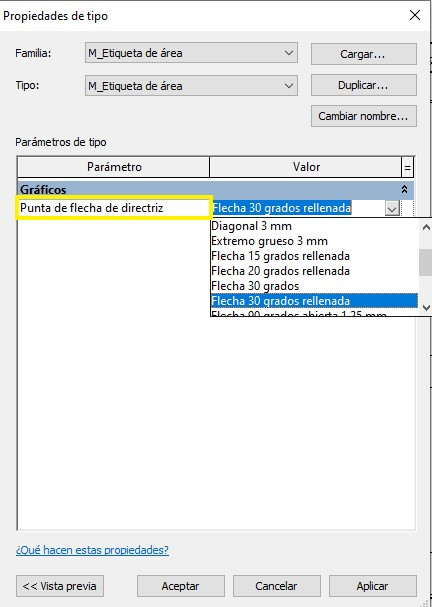

Cuadro de diálogo Propiedades de tipo Etiqueta de área
4933

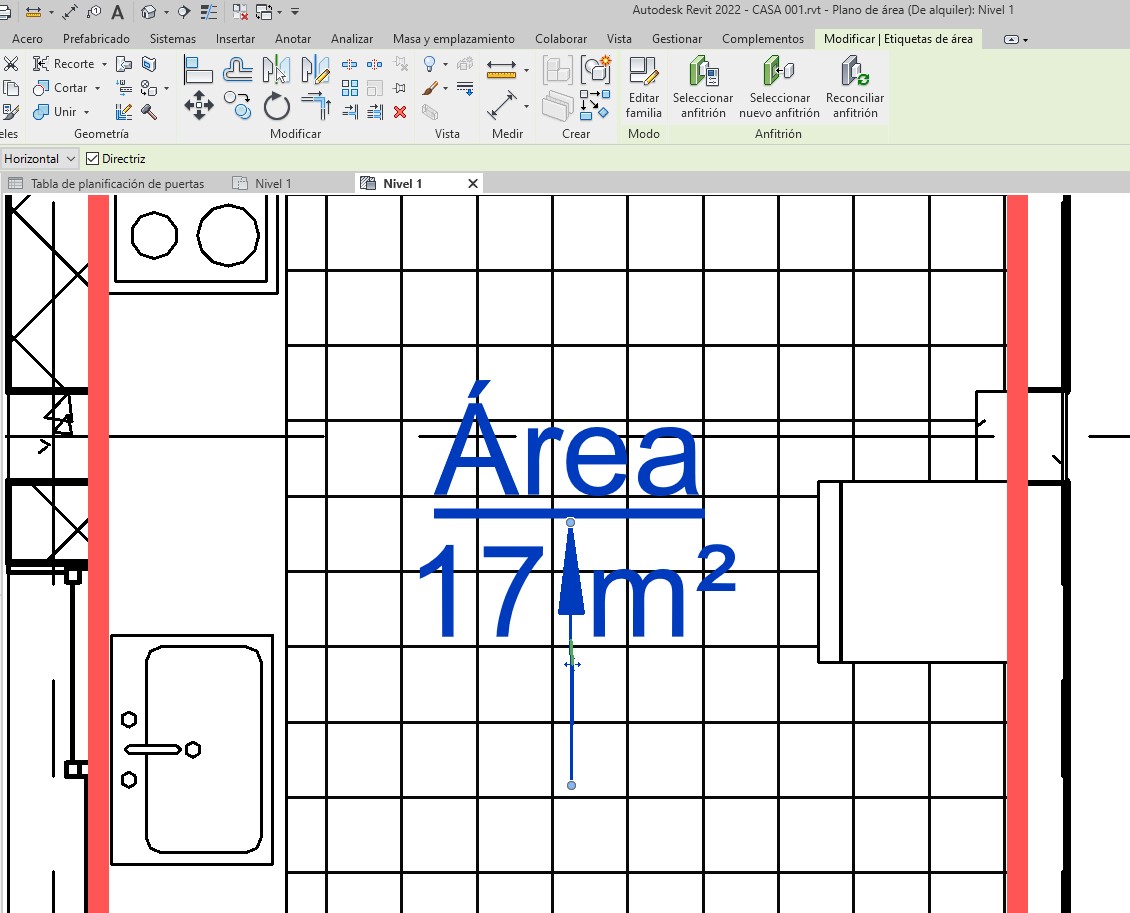

Extremo de directriz de Etiqueta de área en forma de flecha 15º

Propiedades de Ejemplar

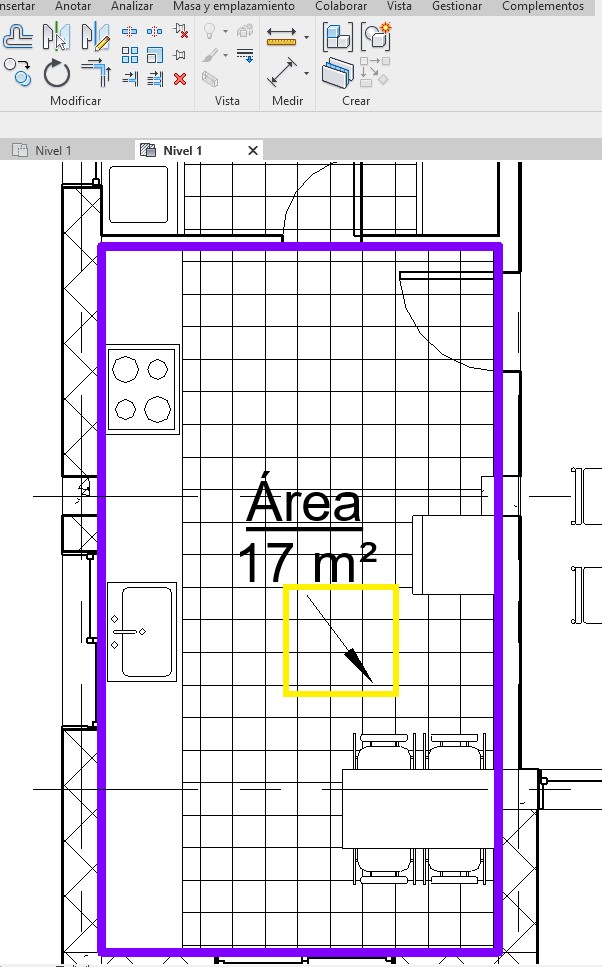

  • Línea directriz. Si se selecciona esta opción, la Etiqueta de área tiene una línea directriz.

4934

4935

  • Orientación. Existe un desplegable en el que se puede elegir la orientación vertical, horizontal o de Modelo, para la etiqueta de área.

4937

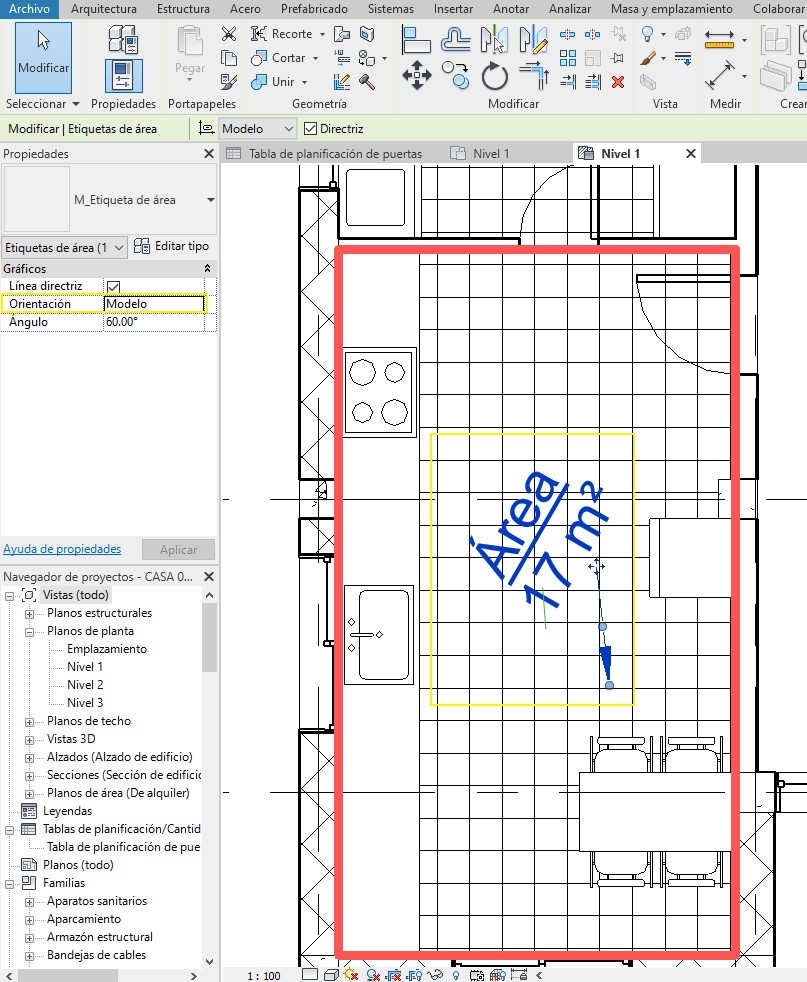

  • Ángulo. Es el valor de orientación de la etiqueta de área, en sentido contrario a las agujas del reloj. Cuando se indica un valor diferente a cero (valor por defecto), la orientación de la etiqueta se modifica automáticamente a Modelo.

4936

Ángulo de 60º para una orientación Modelo de la etiqueta de área

Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
