REVIT ARCHITECTURE (721) – Planos de área (7) Anulación de áreas y cambio de ubicación de áreas

Cuando se realiza un Área en el Modelo, el programa guarda una información asociada al área. Esta información guardada puede incluir información creada por el propio usuario con propiedades como nombre de área, etc. Los datos sobre áreas se pueden exportar a una Tabla de planificación de áreas.

Se puede mantener la información sobre el Área en un Proyecto, eliminado el área de su emplazamiento en el modelo (Anulación de Áreas). Para ello, hay que realizar los siguientes pasos:

  • Situarse en la Vista que tiene el área que se quiere eliminar.
  • Seleccionar el Área. Cuando se selecciona el Área se recomienda realizar la comprobación en la Barra de estado de que se ha seleccionado el Área y no la Etiqueta de área.

4940

  • Eliminar el área con una de las siguientes acciones:

a) Pulsar Suprimir (tecla del teclado Supr) o Ctrl+X (teclas del teclado).

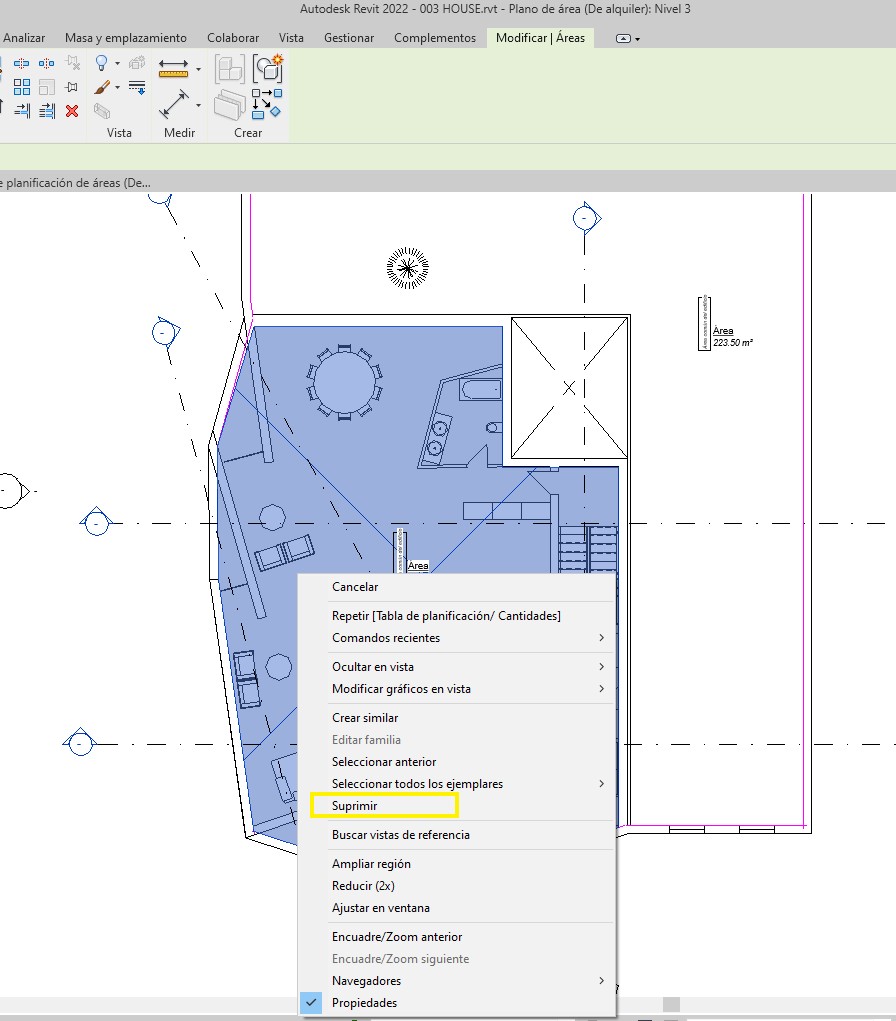

b) Realizar clic con el botón derecho del ratón en el área y de las opciones que aparecen elegir Suprimir.

4938

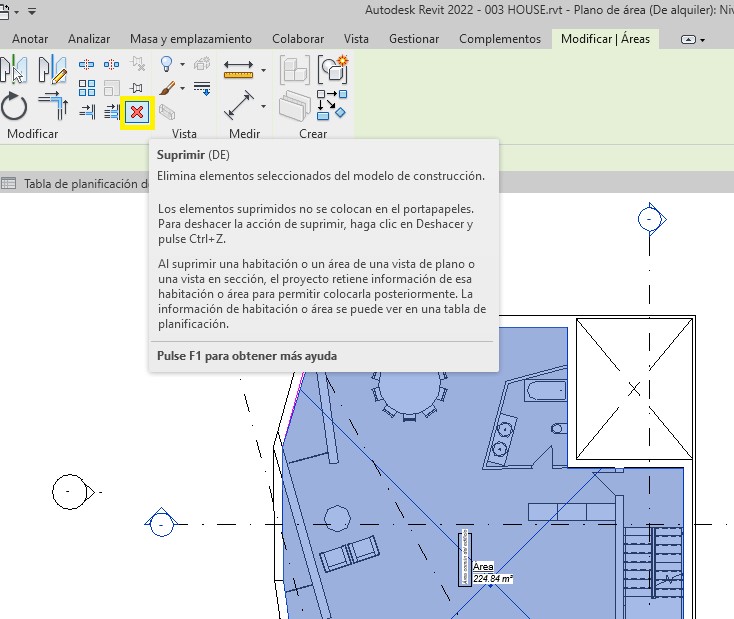

c) seguir el camino de la Ficha Modificar Áreas – grupo Modificar – Suprimir.

4939

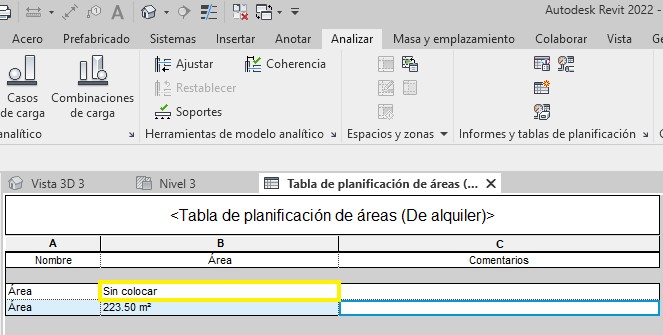

El programa eliminará el Área del emplazamiento que tiene en el Modelo de Revit. Sin embargo, los datos asociados al Área eliminada se mantienen en el Proyecto. Si se ha exportado una Tabla de planificación de áreas, el área eliminada se conservará y se indicará como valor Sin colocar.

4941

Revit nos emite el siguiente Aviso cuando se elimina el Área, que es de gran ayuda. Nos indica que se ha eliminado el Área de todas las Vistas del modelo, pero que se puede colocar en otra parte del Modelo. Además la información del área, si se ha extraído  en una Tabla de planificación, si se quiere, se puede eliminar de la tabla de plafinificación.

4942

Se puede emplazar el Área eliminada en otro sitio del Modelo con el siguiente proceso:

  • Abrir la Vista del Proyecto donde se quiere emplazar el Área.

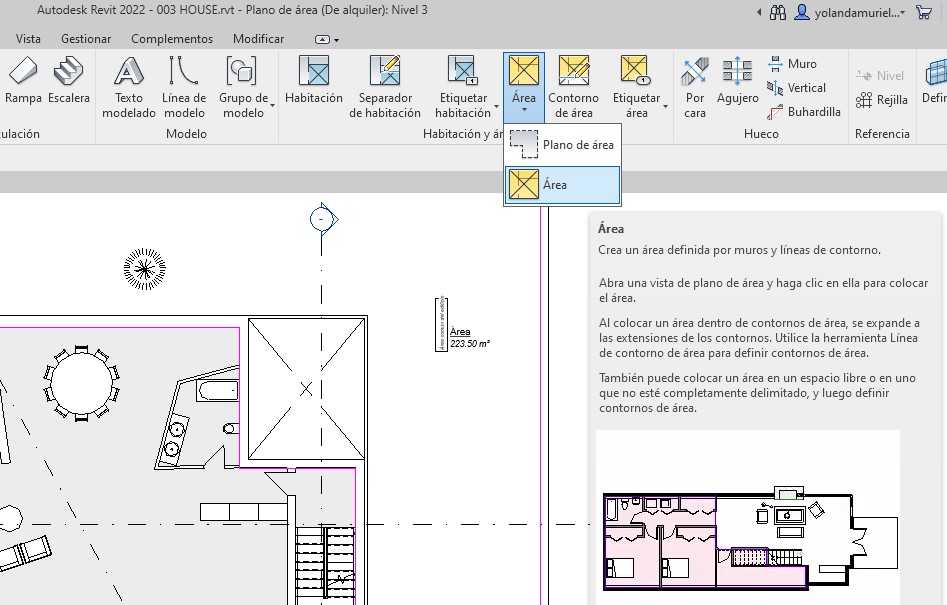

  • Se ha de seguir la ruta de la Ficha Inicio – grupo Habitación y área – Menú desplegable Área – Área.

4943

  • En la barra de opciones horizontal superior, que aparece en el entorno de trabajo de Área, se ha de seleccionar, de un desplegable disponible, la opción que corresponda.

4944

  • En el área de dibujo del Proyecto, se ha de realizar clic en el emplazamiento nuevo del área.

4945

Las Tablas de planificación, una vez se ha vuelto a colocar el Área eliminada, se actualizan de forma automática.

4946
