REVIT ARCHITECTURE (722) – Planos de área (8) Filtro Aislar -Una lista de áreas no colocadas

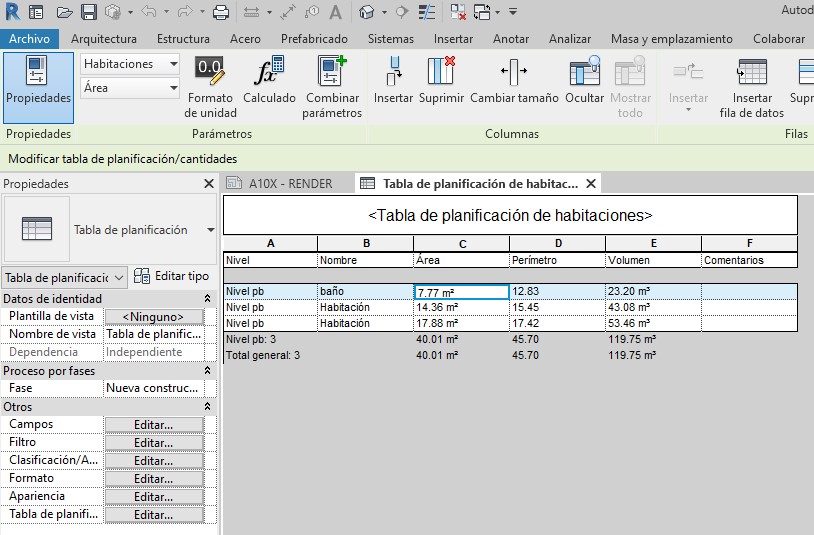

Por medio de un filtro es posible tener una lista de áreas no colocadas en el proyecto. Se obtiene esta lista por medio de la Tabla de planificación de áreas. Esta tabla tiene todas las áreas creadas del Modelo de construcción. El valor de área es sustituido por el campo “sin colocar” cuando una área no está colocada en el proyecto. Este campo aplica también a parámetros como Perímetro, Nivel, Límite superior y Volumen que se encuentren en una Tabla de planificación.



4947

Al ver la Tabla de planificación de áreas, se puede acceder al filtro por medio de Modificar tabla de planificación/ cantidades – grupo Filtrar elementos no colocados o no cerrados – Aislar. Si se selecciona el filtro Aislar, aparecen todas las áreas que no están colocadas en el proyecto o que no están cerradas. Estas áreas se pueden colocar en el proyecto o bien se pueden eliminar.

4948

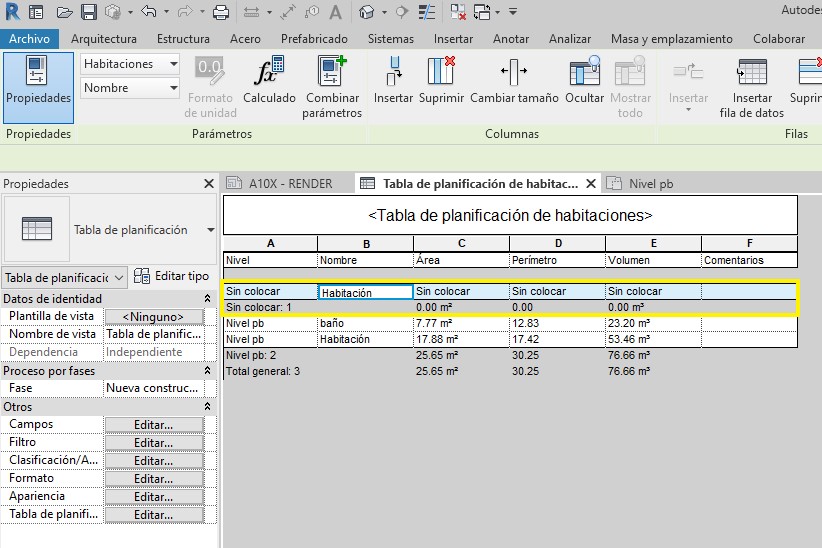

Tabla de planificación con una habitación (área) sin colocar en el proyecto

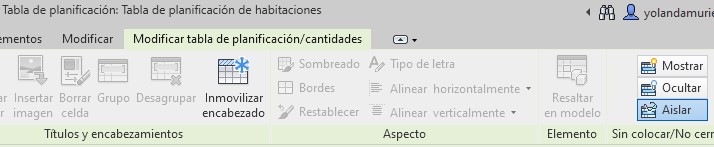

Con el Filtro Aislar conseguimos un listado de sólo las áreas que no están colocadas en el proyecto.

4949

Se obtiene la siguiente Tabla de planificación de áreas, con sólo aquellas que no están colocadas en Proyecto.

4950
