REVIT ARCHITECTURE (724) – Planos de área (10) Áreas y contornos de áreas de modelos vinculados

Puede ser necesario que el proyecto informe de las áreas y contorno de áreas en Proyectos que tienen Modelos vinculados. Es decir, que las áreas que tiene un proyecto vinculado sean visibles en una Vista de planta. En este artículo se explica cómo poder realizar que estas áreas de Plano de área de un modelo vinculado a un proyecto, sean visibles.

4957

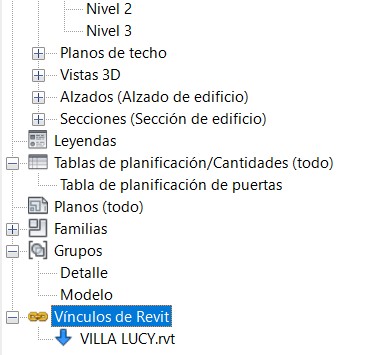

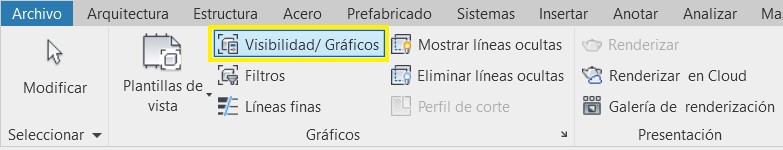

En Vista – grupo Gráficos – Visibilidad /Gráficos, se encuentra el Cuadro de diálogo  Modificaciones de Visibilidad/ Gráficos, donde cuando existe en proyecto un archivo vinculado de Revit, aparece una ficha que se llama Vínculos de Revit.

4956

4958

Se ha de seleccionar la fila correspondiente al archivo de Revit vinculado del cual se necesita mostrar áreas y contornos de áreas en el proyecto, y se ha de seleccionar la columna Configuración de visualización.

Aparece el siguiente cuadro de diálogo Configuración de visualización de vínculos RVT, y en la ficha Básicos se ha de seleccionar la opción Por vista vinculada.

4959

Se ha de seleccionar, para Vista vinculada, el Plano de área.

4960

4961

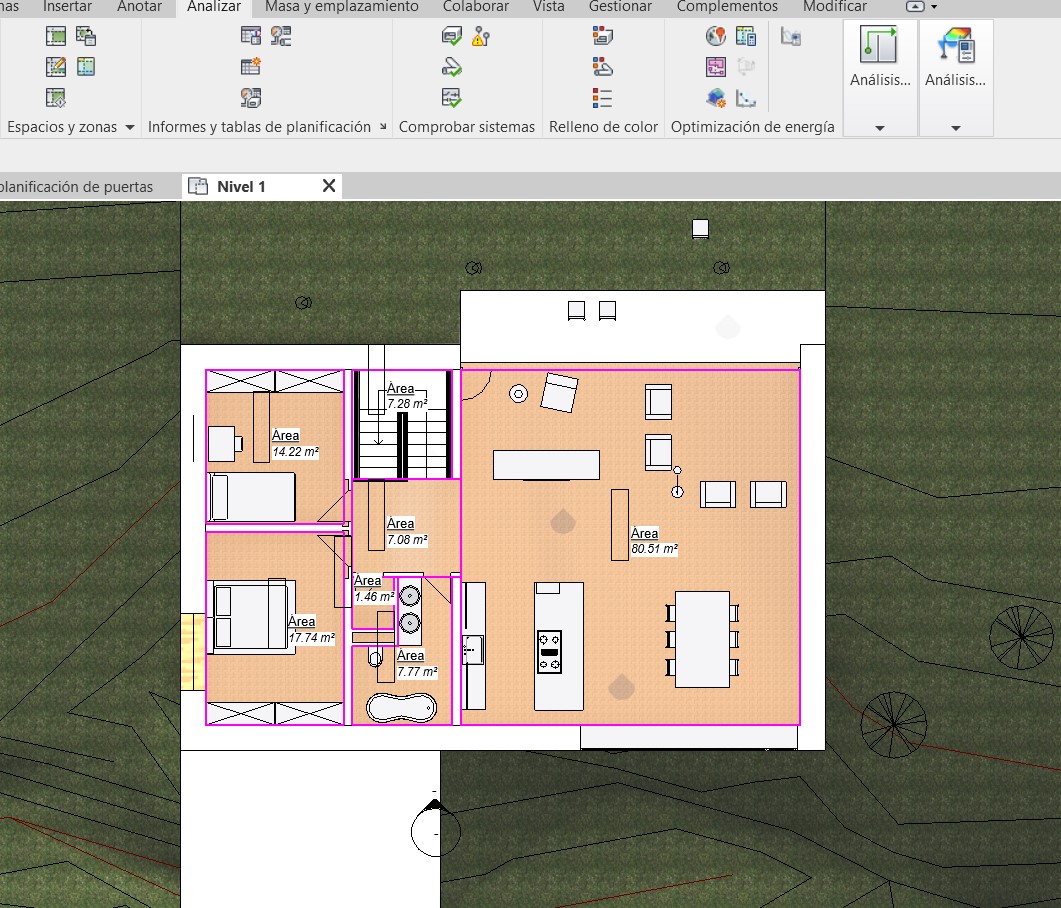

Vista de plano del modelo vinculado, donde ahora se ven las áreas de los diferentes espacios

Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
