REVIT ARCHITECTURE (726) – Planos de área (12) Reglas de medida de área (1) Área construida bruta

Las reglas de medida de área se presentan a continuación por medio de una tabla. Como comentario general se ha de indicar que las Reglas de medida se realizan teniendo en cuenta el tipo de espacio que rodea a otro espacio. Principalmente, con estas Reglas de medidas nos referimos a cómo Revit emplaza el contorno o el perímetro del Área.

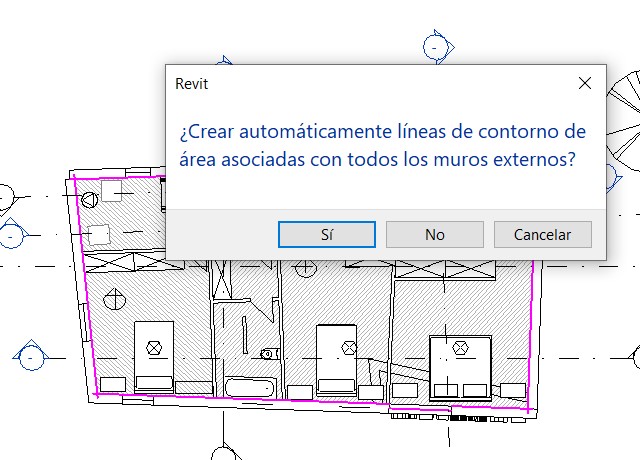

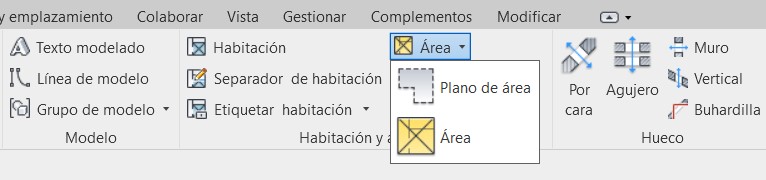

Estas Reglas de medida de área son utilizadas por Revit cuando realiza automáticamente las líneas de contorno de área asociadas a los muros externos, durante la realización de un Plano de área.

4968

4967

Tipos de esquema Área construida bruta

Tipo de área seleccionada Tipo de área que rodea Regla de medida
Área construida bruta Ninguno El contorno de área se mide hacia la superficie exterior del edificio (cara exterior fachada).
Área construida bruta Área exterior El contorno de área se mide desde la superficie exterior del edificio. Es decir, se mide desde de la cara exterior de la fachada.
4966
Cuando el área construida bruta no tiene alrededor un área exterior
4970
Cuando el área construida bruta no tiene alrededor un área exterior. El perímetro del área se crea automáticamente en la cara exterior del edificio (cara exterior fachada).
4969

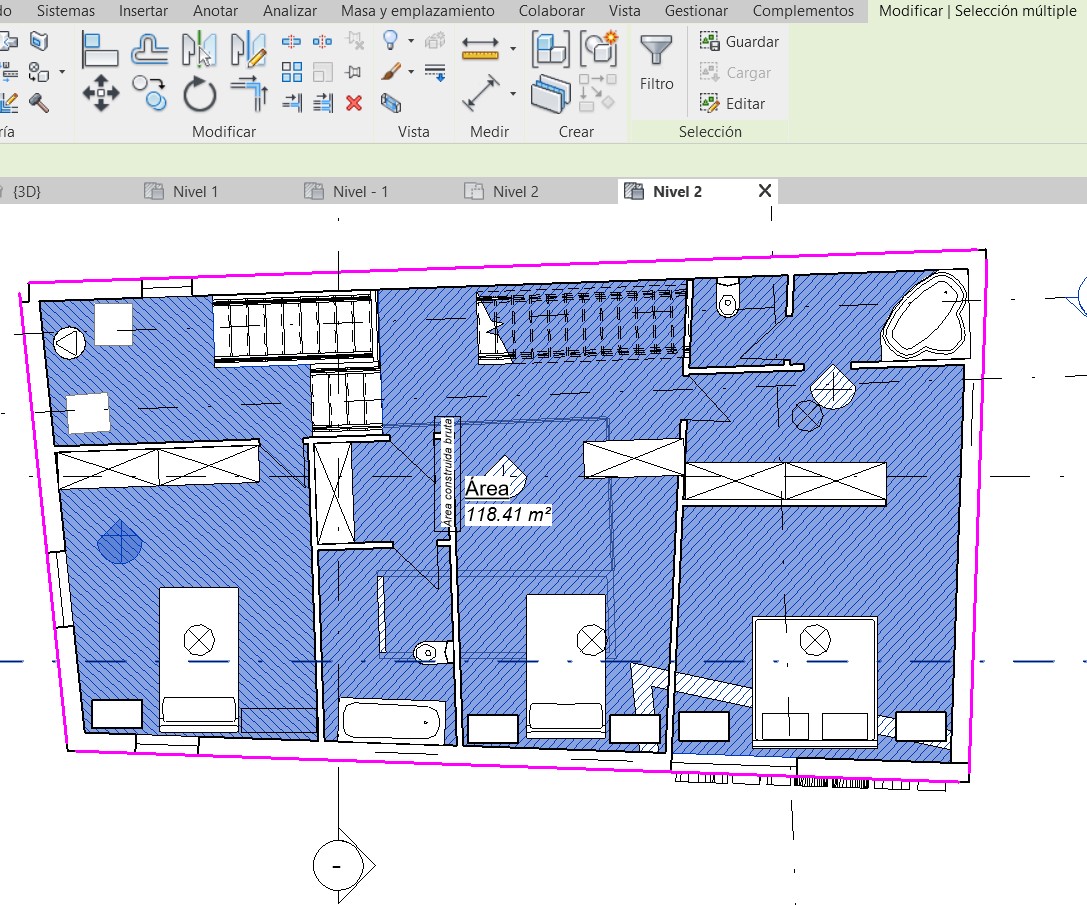

Área construida bruta rodeada con área exterior. La línea de color rosa exterior ha sido realizada automáticamente por Revit al solicitar un Plano de área de creación automática (no realizado el perímetro manualmente por el usuario).

Área exterior

Tipo de área seleccionada Tipo de área que rodea Regla de medida
Área exterior Área exterior El perímetro de área se emplaza en el eje del muro que cierra el área exterior (patio…).
Área exterior Área construida bruta El perímetro del área se emplaza en la superficie exterior del edificio.

4971
