REVIT ARCHITECTURE (727) – Planos de área (13) Reglas de medida de área (2) Área Rentable (1)

En el artículo REVIT ARCHITECTURE (726) – Planos de área (12) Reglas de medida de área (1) Área construida bruta se ha explicado como son la reglas de medida de área para las Áreas construidas brutas. En este artículo se va a explicar detalladamente, las reglas de medida de área para el caso de Áreas rentables.

En Área rentable Revit delimita el perímetro del área siguiendo las siguientes reglas, cuando estamos en el caso de muro con ventana:

  • La altura de la ventana es superior al 50% de la altura del muro. En este caso Revit instala el perímetro del área en la cara del cristal de la ventana.
  • La altura de la ventana es inferior al 50% de la altura del muro. En este caso Revit establece el perímetro del área en la cara interior de los muros exteriores.

Tipos de esquema de Área rentable

Área común de edificio

Tipo de área  Tipo de área que rodea Regla de medida
Área común de edificio Área común de edificio, Oficina, Tienda El perímetro del área se emplaza en el eje del muro.
Área común de edificio Exterior, Penetración vertical principal El perímetro del área se establece desde la cara del muro que rodea el área común del edificio.
4972
Dos áreas Rentables, tipo Área común del edificio, cada una de ellas con su perímetro de área establecido según las reglas de área rentables

Área de oficina

Tipo de área  Tipo de área que rodea Regla de medida
Área de oficina Área común de edificio, Oficina, Tienda El perímetro del área se emplaza en el eje del muro.
Área de oficina Exterior, Penetración vertical principal El perímetro del área se establece desde la cara del muro que rodea el área común del edificio.

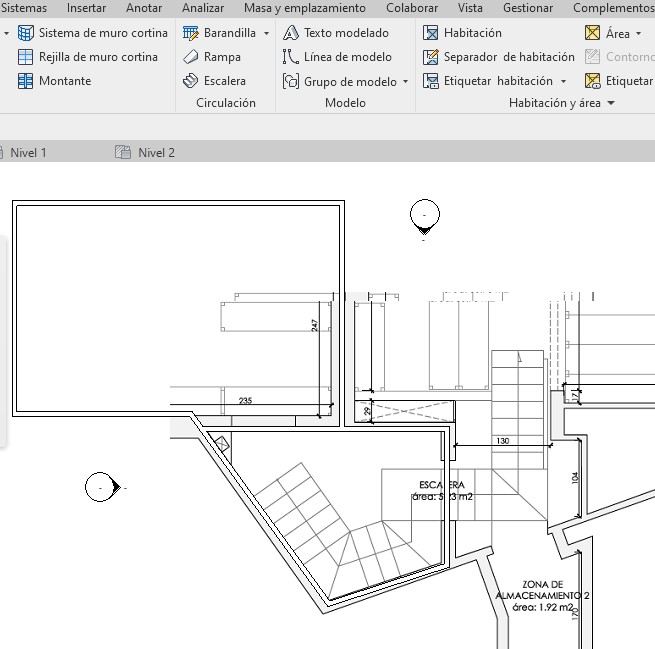

4973
Àrea común del edificio y Área de Penetración vertical principal

4974
