REVIT ARCHITECTURE (728) – Planos de área (14) Reglas de medida de área (3) Área Rentable (2) Área exterior y área común de piso

Este artículo es una continuación del artículo REVIT ARCHITECTURE (727) – Planos de área (13) Reglas de medida de área (2) Área Rentable (1) En este artículo se explicará las reglas de medida de área Rentable, para el caso de Área exterior y Área común de piso.

En Área rentable Revit delimita el perímetro del área siguiendo las siguientes reglas, cuando estamos en el caso de muro con ventana:

  • La altura de la ventana es superior al 50% de la altura del muro. En este caso Revit instala el perímetro del área en la cara del cristal de la ventana.
  • La altura de la ventana es inferior al 50% de la altura del muro. En este caso Revit establece el perímetro del área en la cara interior de los muros exteriores.

Tipos de esquema de Área rentable

Área exterior

Tipo de área  Tipo de área que rodea Regla de medida
Área exterior Tienda Revit emplaza el perímetro de área en el eje del muro que separa las dos áreas exteriores
Área exterior Cualquier otra área El perímetro de área se sitúa en la cara de muro que delimita la otra área

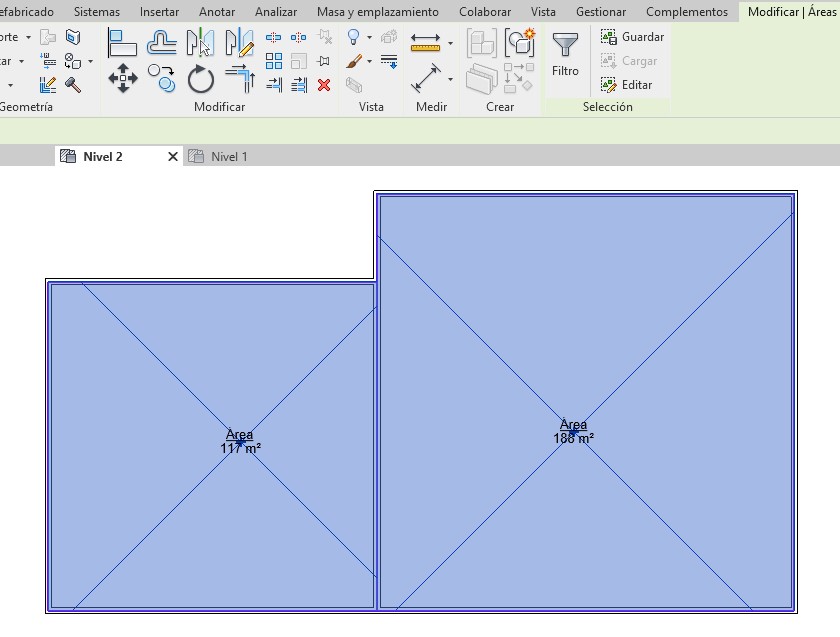

4975
Área exterior que se encuentra con otra área exterior, separadas por un muro

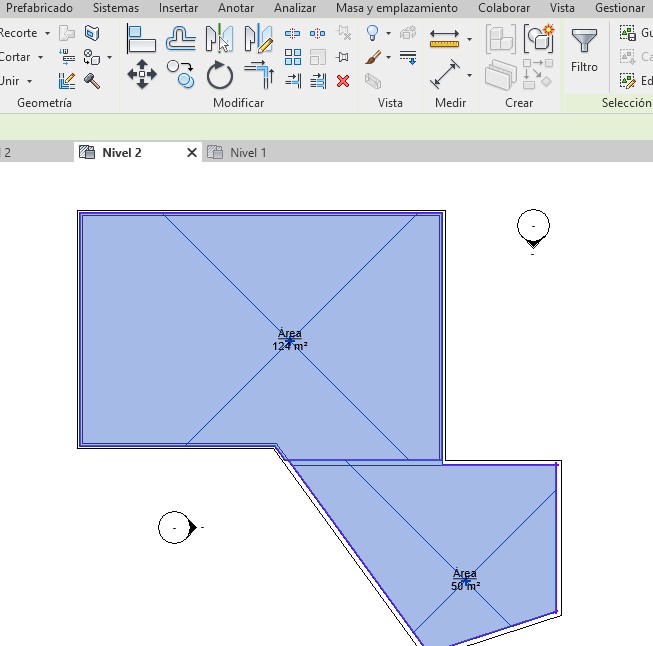

4976
Área exterior que se encuentra con un área de oficinas, separadas las dos por un muro

Área común de piso

Tipo de área Tipo de área que rodea Regla de medida
Área común de piso Oficina, tienda o área común de edificio El perímetro de área se emplaza en la cara de muro que delimita la otra área
Área común de piso Exterior, Penetración vertical principal El perímetro de área se sitúa en la cara de muro que delimita el área común de piso

Cuando un área de Piso se encuentra con otra área de piso, el perímetro se emplaza en el eje de muro que separa las dos áreas de piso.

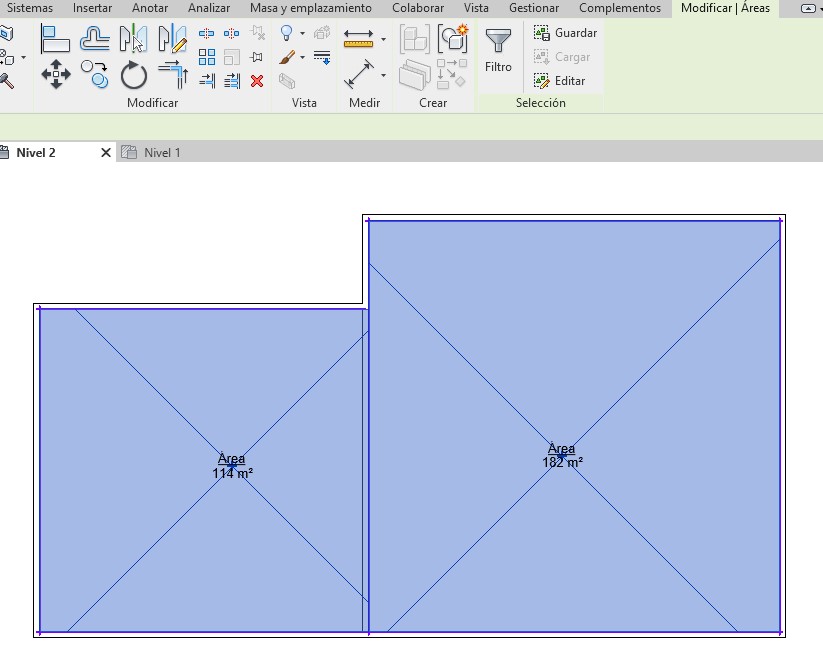

4977
Área común de piso situada a la izquierda de la pantalla y el área de oficinas a la derecha de la pantalla
