REVIT ARCHITECTURE (750) – Familias (21) Crear una Familia cargable y un parámetro de tipo o ejemplar

Para crear una familia cargable se ha de seguir el siguiente flujo de trabajo:

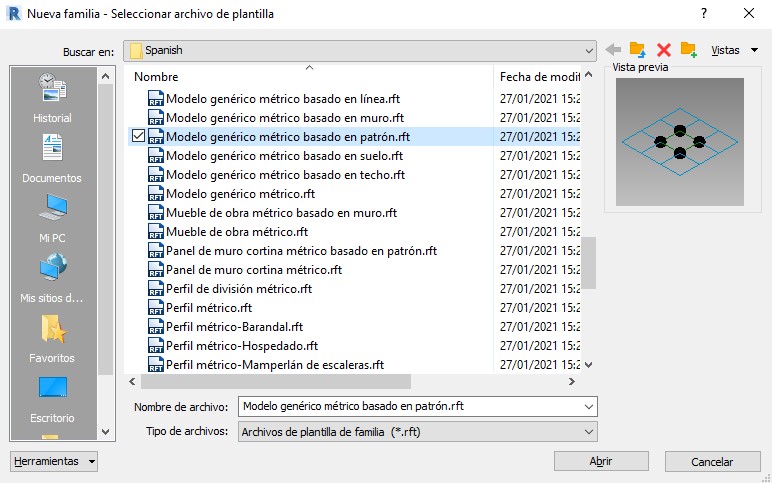

  • Se ha de utilizar la Plantilla adecuada al tipo de Familia que se quiere crear.

6107

  • Se ha de crear el Esqueleto básico de la familia: definición del punto de inserción de la familia, creación de líneas y planos para dibujar la geometría de la familia, cotas para crear relaciones paramétricas, etiquetar las cotas para crear parámetros de tipo o de ejemplar…
  • Probar la flexibilidad del esqueleto de la familia.

Se pueden crear Parámetros de ejemplar o de tipo para cualquier tipo de Familia. Para ello se ha de seguir los siguientes pasos:

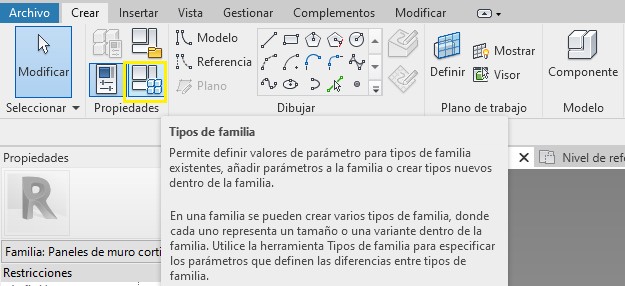

  • En el Editor de familias, se ha de ir a Inicio – Propiedades – Tipos de familia.

6108

  • Se accede al cuadro de diálogo Tipos de familia, en el cual se ha de seleccionar Nuevo y se ha de escribir el nombre del nuevo tipo de familia.

6109

6110

6111

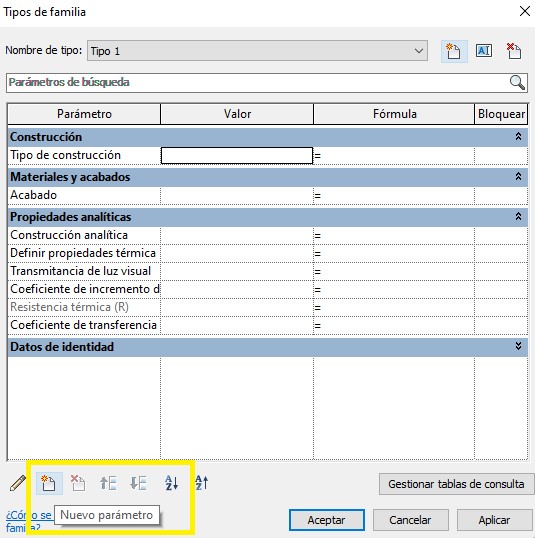

  • En parámetros, se ha de hacer clic en Nuevo parámetro.

6112

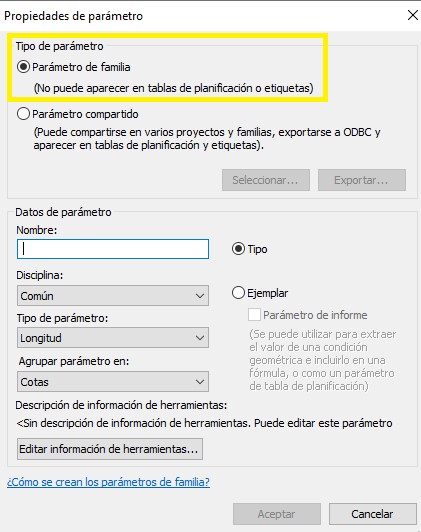

  • Se accede al cuadro de diálogo Propiedades de parámetro, y en tipo de parámetro se ha de seleccionar Parámetro de familia. Se ha de indicar seguidamente el nombre del parámetro y seleccionar una Disciplina.

6113

  • Se ha de seleccionar el Tipo de parámetro de un desplegable que ofrece Revit. Los tipos de parámetro de familia más comunes son los siguientes:
Texto Totalmente personalizable. Se puede usar para recopilar datos exclusivos.
Entero Un valor que siempre se expresa como un entero.
Número Se usa para recopilar datos numéricos diversos. Se puede definir con una fórmula. También puede tener números reales.
Longitud Se puede usar para establecer la longitud de un elemento o un subcomponente. Se puede definir con una fórmula. Es el tipo por defecto.
Área Se puede usar para establecer el área de un elemento o un subcomponente. Fórmulas que se pueden usar en este campo.
Volumen Se puede usar para establecer la longitud de un elemento o un subcomponente. Fórmulas que se pueden usar en este campo.
Ángulo Se puede usar para establecer el ángulo de un elemento o un subcomponente. Fórmulas que se pueden usar en este campo.
Pendiente Se puede utilizar para crear parámetros que definen la pendiente.
Divisa Se puede utilizar para crear parámetros de divisa.
Densidad de masa Un valor que representa la masa de un material por unidad de volumen.
URL Ofrece un vínculo web a la dirección URL definida por el usuario.
Material Establece el parámetro al que se puede asignar un material determinado.
Imagen Establece un parámetro al cual se puede asignar una imagen ráster específica.
Sí/No Casi siempre se usa para propiedades de ejemplar cuando el parámetro se define con Sí o con No.
Texto de líneas múltiples Establece un parámetro en el que se pueden utilizar cadenas de texto de líneas múltiples. Haga clic en el botón Examinar de la paleta Propiedades para especificar la cadena de texto.

Nota: Cuando se utiliza como un parámetro compartido, no es compatible con versiones anteriores a la versión de 2016.
<Tipo de familia…> Se utiliza con componentes anidados. Permite intercambiar componentes tras haber cargado la familia en un proyecto.
Tipo de superficie dividida Establece un parámetro con el que se pueden controlar los componentes de una superficie dividida (por ejemplo, paneles y patrones). Fórmulas que se pueden usar en este campo. Este parámetro solo está disponible para las familias de masas.
  • Se ha de seleccionar una opción de las disponibles en Agrupar parámetro en:

6114

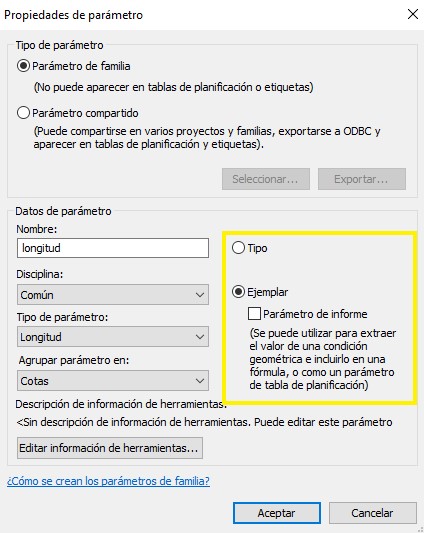

  • Se ha de seleccionar también Ejemplar o Tipo, definiendo de esta forma si el parámetro que se va a crear es parámetro de ejemplar o de tipo.
  • Si se ha seleccionado la opción de parámetro de ejemplar, se puede seleccionar la opción Parámetro de informe.

6115

Para la asignación de un material a un elemento de una familia, se ha de cargar la familia en el proyecto, seleccionando la misma. En Propiedades de la familia, se ha de hacer clic en Tipos y establecer el valor para el parámetro del material.

6116

Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
