REVIT ARCHITECTURE (776) – Familias (47) Familias cargables. Flujo de trabajo (6) Planos de referencia

Antes de realizar la Geometría de la Familia, se han de crear los Planos de referencia, ya que la misma se ha de forzar posteriormente a dichos planos de referencia.

Por tanto, primero se ha de emplazar los Planos de referencia. Se ha de establecer un nombre para cada Plano de referencia. El nombre del Plano de referencia se ha de realizar para que aparezcan en el Cuadro de diálogo Plano de trabajo, al cual se acceder por medio de Crear – Plano de trabajo – Definir.

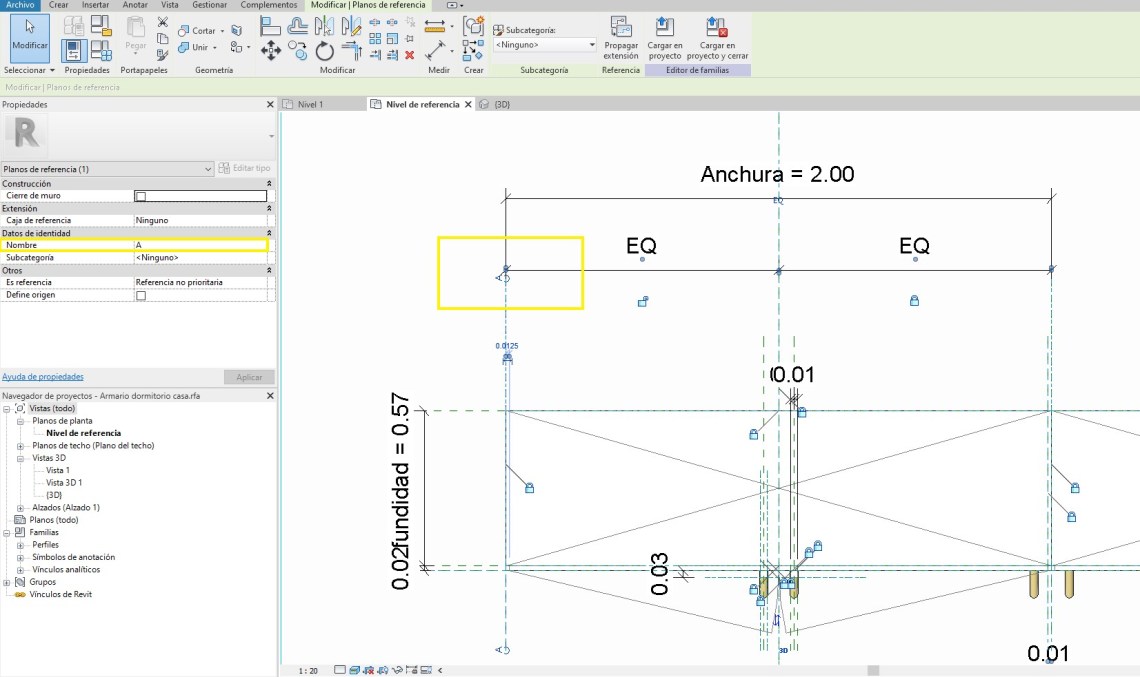

Para nombrar un Plano de referencia se puede seleccionar el mismo, y en el cuadro de Propiedades en el campo Datos de identidad – Nombre, se puede indicar el nombre del plano de referencia.

6307

6308

Familia de mobiliario creada con Planos de referencia

Para realizar los Planos de referencia se ha de utilizar la herramienta Crear – grupo Referencia – Plano de referencia. Se ha de indicar el Punto inicial y Punto final del Plano de referencia.
