REVIT ARCHITECTURE (778) – Familias (49) Familias cargables. Flujo de trabajo (8) Acotar planos y líneas de referencia

Para crear Parámetros en una Familia, se han de colocar Cotas entre los Planos y las Líneas de referencia de forma que se creen Relaciones parámetricas.

Lo primero que hay que tener en cuenta es que las cotas por sí mismas no crean Parámetros, ya que éstos se deben Etiqueta para crear Parámetros.

El primer paso es tener claro cuales son los Planos de referencia de la Familia, que se quieren acotar para crear Parámetros.

6317

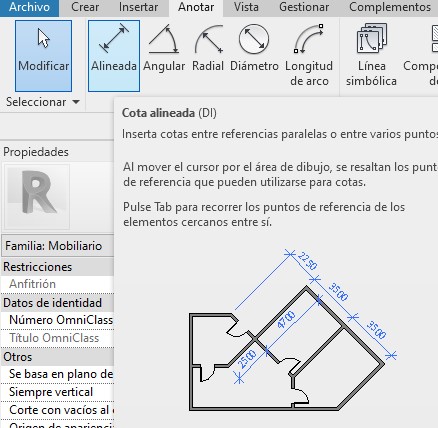

A continuación se ha de proceder a Acotar por medio de Anotar – grupo Cota – Seleccionar el tipo de cota.

6318

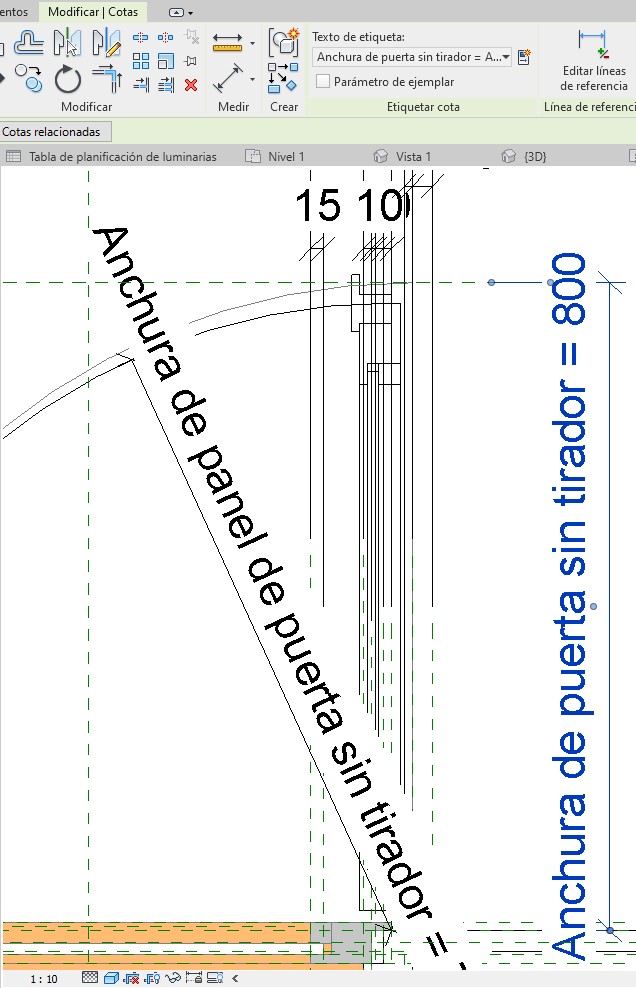

Se ha colocar la cota entre el Plano de referencia, o en Líneas de referencia.

6319

6320

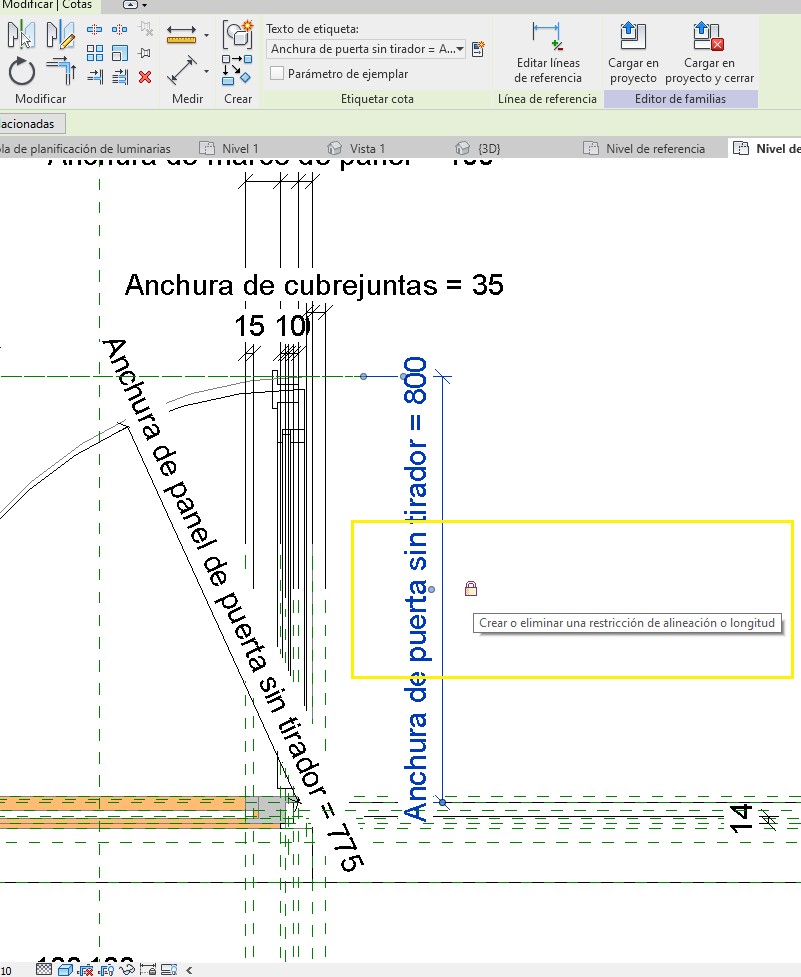

Para Restringir la cota, se ha de seleccionar la misma y se ha de realizar clic en el símbolo de bloqueo.

6321

Se recomienda bloquear todas las cotas de la familia.

6322

6323

Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
