REVIT ARCHITECTURE (779) – Familias (50) Familias cargables. Flujo de trabajo (9) Etiquetar cotas para crear parámetros

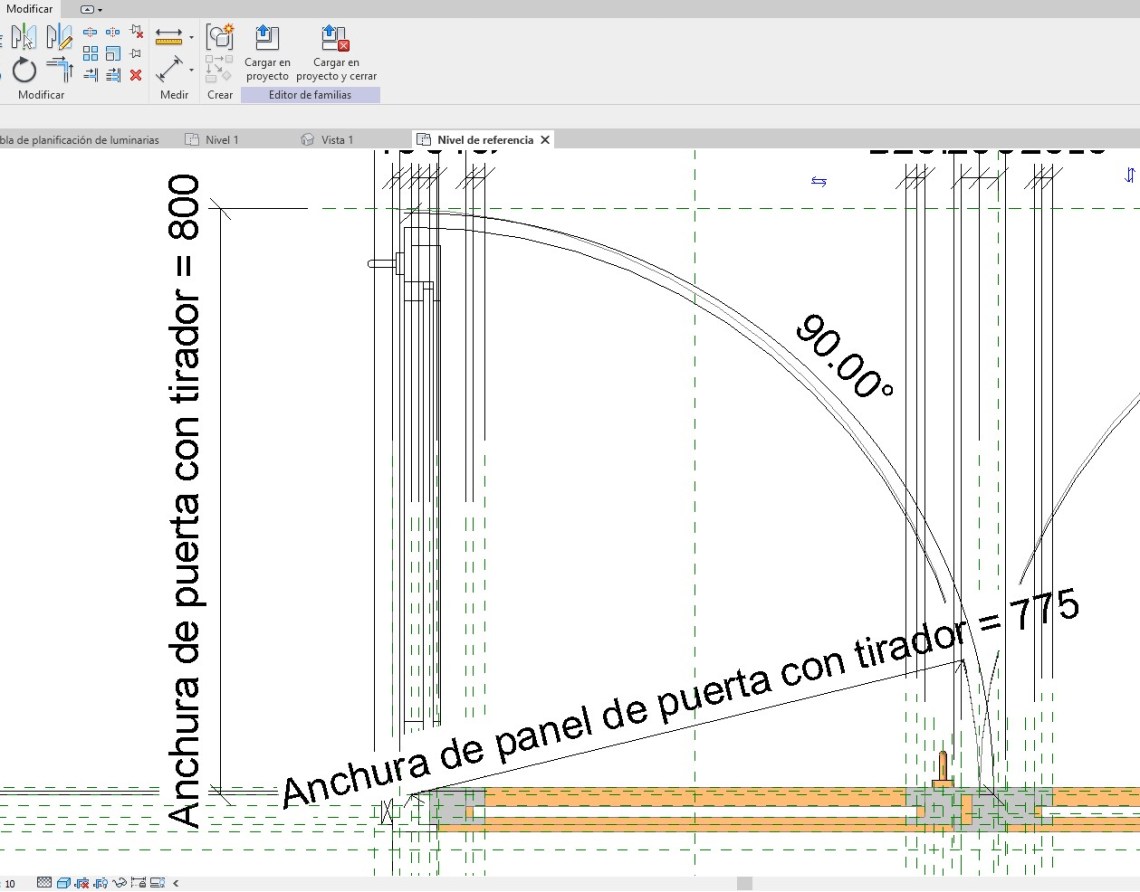

Con las Cotas se pueden crear Parámetros de familia, como pueden ser la Longitud y Anchura.

6324

Una Cota etiquetada es un Parámetro modificable de una familia. Los valores se pueden modificar por medio del cuadro de diálogo Tipos de familia que está en el Editor de familias. También el valor se puede modificar por medio de la creación de una Fórmula.

6325

6326

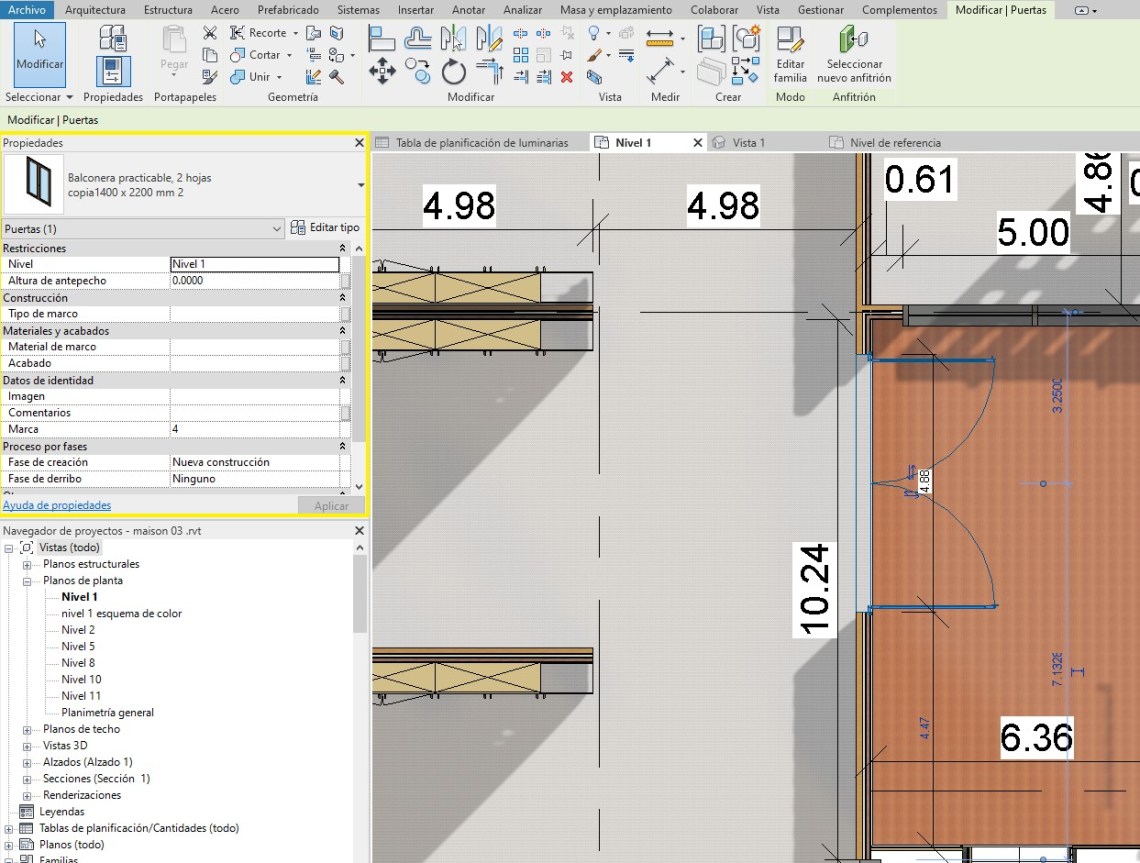

Cuando la familia está cargada en el proyecto, se pueden modificar los Parámetros de ejemplar que se encuentran en el cuadro de diálogo Propiedades.

6327

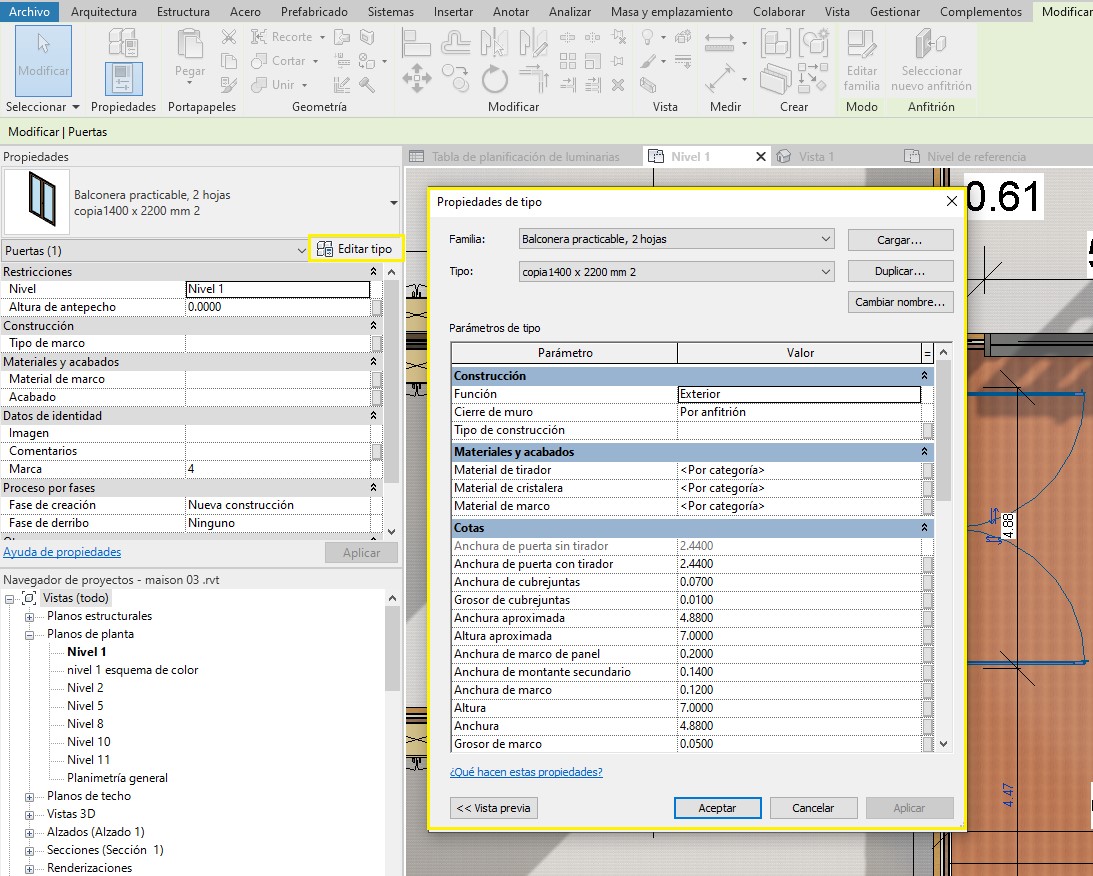

También es posible modificar los Parámetros de tipo de la familia cargada en el proyecto, por medio de cuadro de diálogo Propiedades de tipo, al cual se accede desde el cuadro de diálogo Propiedades.

6328

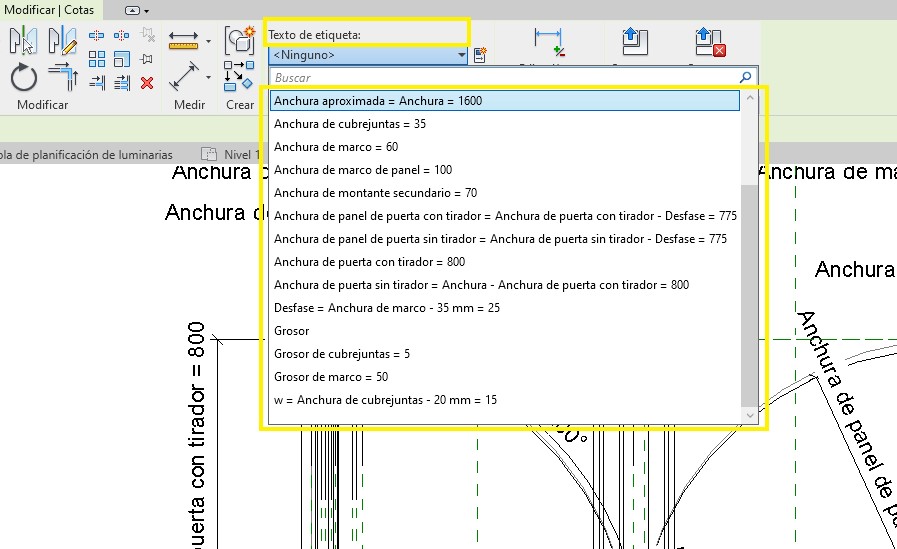

Si el Tipo de cota tiene el Parámetro de familia que se necesita, para crear el mismo, hay que seleccionarlo como Texto de etiqueta. Esta opción se encuentra disponible cuando se selecciona la cota creada en la barra superior del espacio de trabajo.

6329

Si no existe ese Parámetro de familia en Texto de etiqueta, se tiene que crear el mismo, clasificándolo como Parámetro de ejemplar o de tipo.

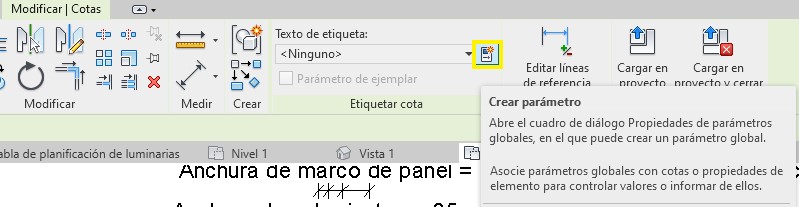

Para crear el Parámetro de familia, se ha de seleccionar la cota y se ha de seleccionar la opción Crear parámetro.

6330

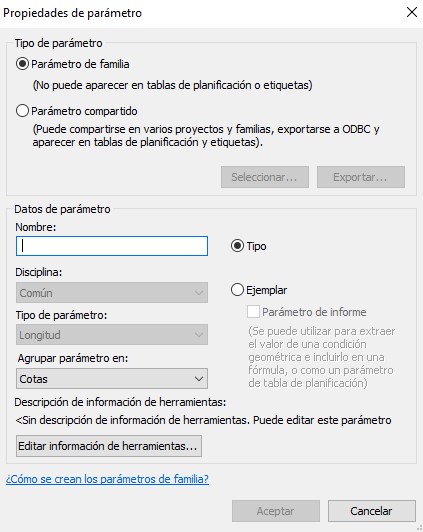

Aparece el cuadro de diálogo Propiedades de parámetro, con el cual se ha de crear el parámetro.

6331

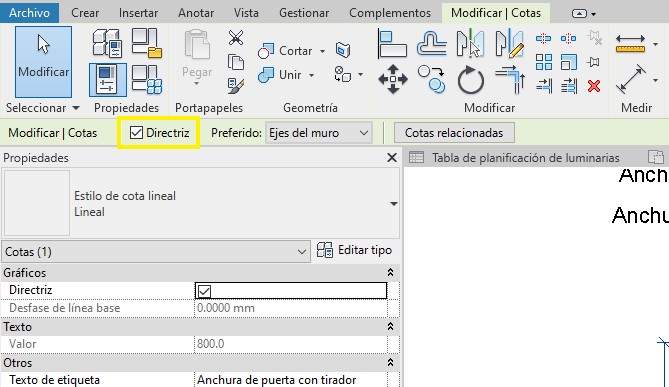

Se puede seleccionar la opción Directriz, de forma que la cota tenga Directriz. Esta opción aparece cuando se selecciona la cota en la barra de herramientas superior.

6332
