REVIT ARCHITECTURE (784) – Familias (55) Familias cargables. Flujo de trabajo (14) Geometría de familia asignada a una subcategoría

Una parte de la Geometría de una familia se puede asignar a una Subcategoría de familia.

Las Subcategoría controlan el Grosor, el Color y el Patrón de línea, así como el Material de la geometría, de forma independiente de la Categoría de familia. De esta forma, una Familia puede tener diferentes grosores, colores y patrones de línea, así como diferentes materiales.

Un ejemplo podría ser asignar el marco, la hoja de una ventana a una Subcategoría y el cristal a otra. Y asignar diferentes materiales (madera y cristal) a las subcategorías.

Subcategoría Cristal para el vidrio de la ventana:

6352

6355

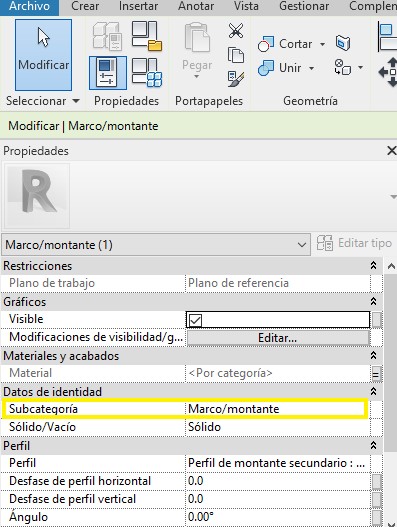

Subcategoría Marco para el marco de la ventana:

6353

6354

Para asignar una Subcategoría a la geometría de una familia, se ha de seleccinar la geometría, y en el cuadro de diálogo de Propiedades, Datos de identidad, dentro del desplegable disponible se ha de seleccionar la Subcategoría a aplicar.
