REVIT ARCHITECTURE (826) – Familias (97) Familias anidadas(2) Familia con componentes anidados

Para crear una Familia con componentes anidados, primero hay que crear o abrir una Familia base (Anfitriona), y seguidamente, hay que cargar o insertar en ella, los elementos de una o varios tipos de familia.

La familia base puede ser una Nueva familia o bien una Familia existente.

El procedimiento para crear una Familia con componentes anidados es el siguiente:

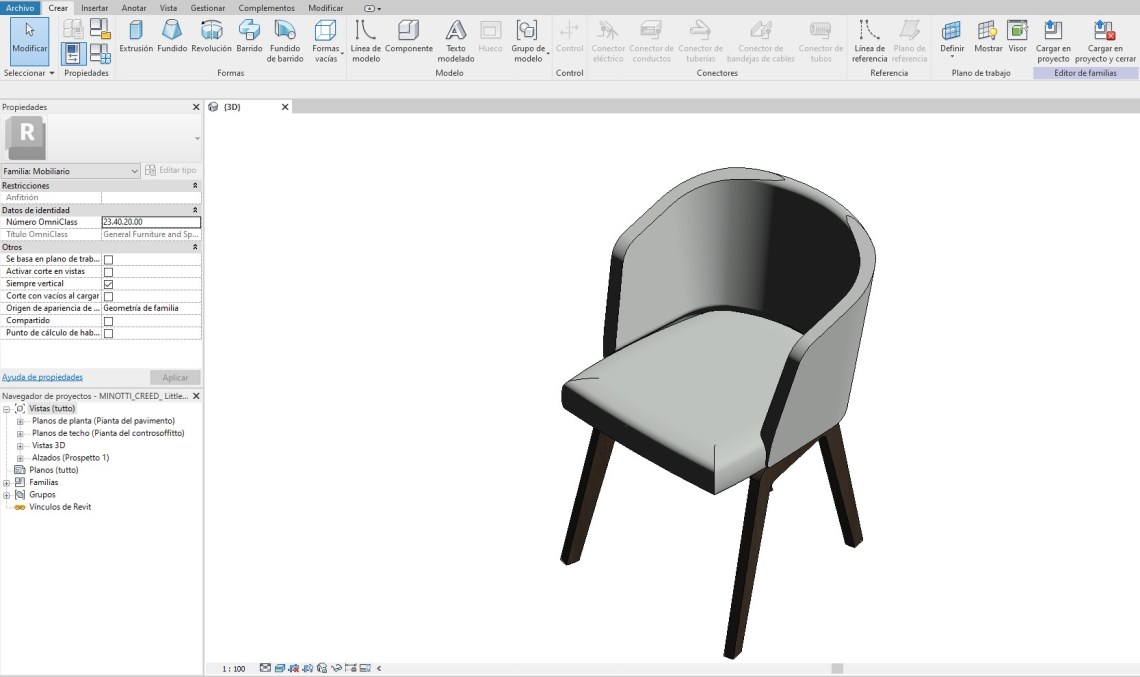

  • Hay que crear o abrir una familia en la que se ha de anidar otra familia.

6625

  • En el Editor de familias, se ha de ir a la ficha Insertar – grupo Cargar desde bibliotecaCargar familia.

6626

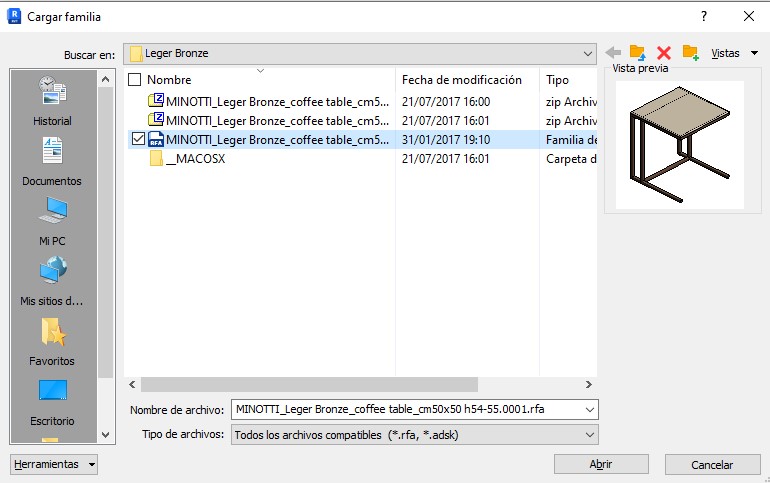

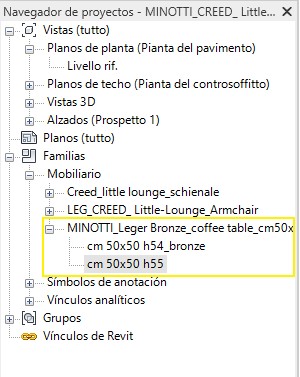

  • Se ha de seleccionar las familias que se quieren anidar en la familia base y se han de insertar en la misma.

6627

6628

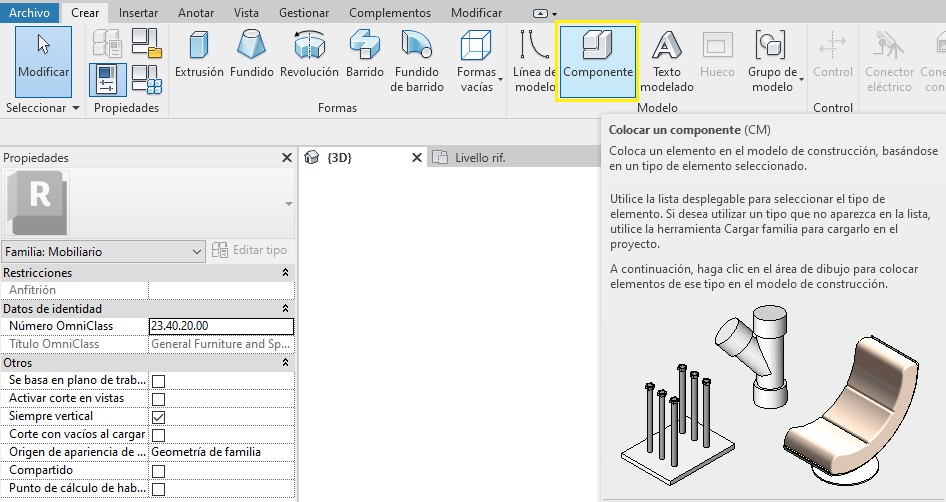

  • Hay que ir a la ficha Crear – grupo Modelo – Componente, y en el selector de tipo, se ha de elegir el tipo que se ha de anidar.

6630

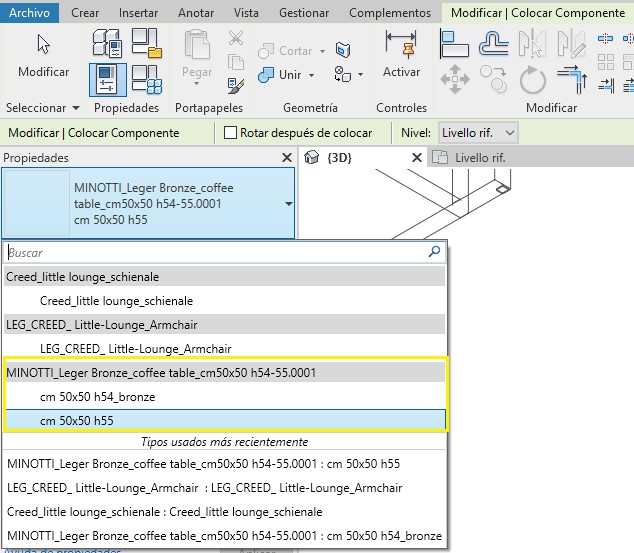

Selector de tipo

6631

  • Realizando clic se coloca el elemento de familia en el dibujo.

6629

  • Se ha de repetir este proceso, tantas veces como sea necesario, de forma que se aniden todos los elementos de familia que se necesitan.
  • Finalmente, se ha de guardar la familia.

6632
