Las Líneas de referencia tienen un Punto de inicio y un Punto final concretos, de forma que se puede realizar restricciones angulares en familias como Celosías de vigas, Puertas batientes o Codos. Esto es completamente diferente de la situación de los Planos de referencia, las cuales tienen extensión infinita.
Se puede añadir y acotar una Línea de referencia:

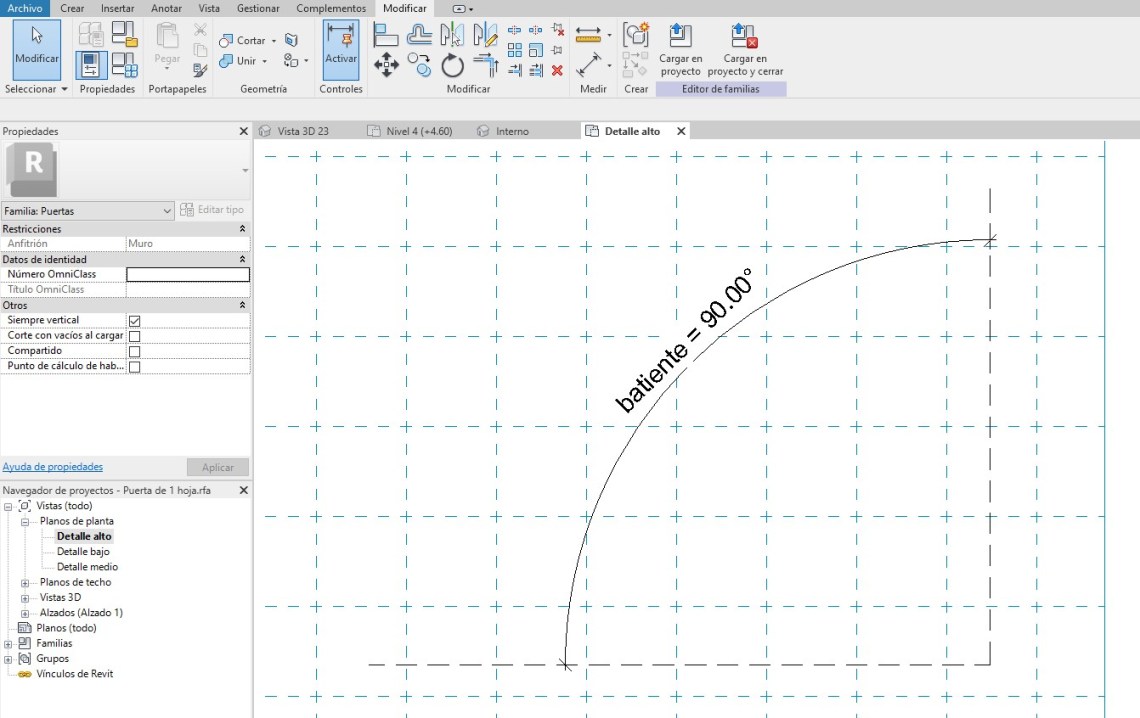

- En el Editor de familias, y en el área de dibujo, se ha de realizar una Línea de referencia con un Punto de origen donde se realiza la rotación, alineando y bloqueando el Punto final.
- Se ha de añadir una Cota angular a la Línea de referencia.
- Se ha de Etiquetar la cota.
- En el Cuadro Propiedades, se ha de seleccionar Editar tipo, de forma que se accede al cuadro de diálogo Tipos de familia, donde se ha de cambiar el Valor angular de la Cota etiquetada, seleccionando Aplicar. Este paso se llama Flexionar el modelo.
El procedimiento para Añadir y Alinear la Geometría de un modelo a una Línea de referencia es el siguiente:
- Primero se ha de definir el Plano de trabajo actual en una de las caras de la Línea de referencia.
- Se ha de añadir la Geometría de modelo que se ha de controlar mediante la Acotación angular.
- Se ha de probar el diseño. La Geometría se ha de mover con la Línea de referencia conforme se modifica el ángulo.
