En este artículo se explicarán las intrucciones condicionales de la familia rac_advanced_sample_family.rfa, continuando con las explicaciones proporcionadas sobre esta familia y otras de las fórmulas que tienen en los artículos REVIT ARCHITECTURE (852) – Familias (123) Ejemplos de familias cargables (19) rac_advanced_sample_family.rfa y REVIT ARCHITECTURE (853) – Familias (124) Ejemplos de familias cargables (20) rac_advanced_sample_family.rfa (1)
Las Instrucciones condicionales se utilizan en Fórmulas para establecer condiciones con parámetros. Para obtener más información sobre las Instrucciones condicionales se puede consultar el artículo REVIT ARCHITECTURE (196) – Instrucciones condicionales en fórmulas
| Parámetro | Fórmula |
|---|---|
Support_Hanger
|
Support_Length>400mm
|
Shade_Factor
|
if(Desired_Shading_Percent<65,"Low",if(Desired_Shading_Percent<79,"Med",if(Desired_Shading_Percent<99,"High","Max.")))
|

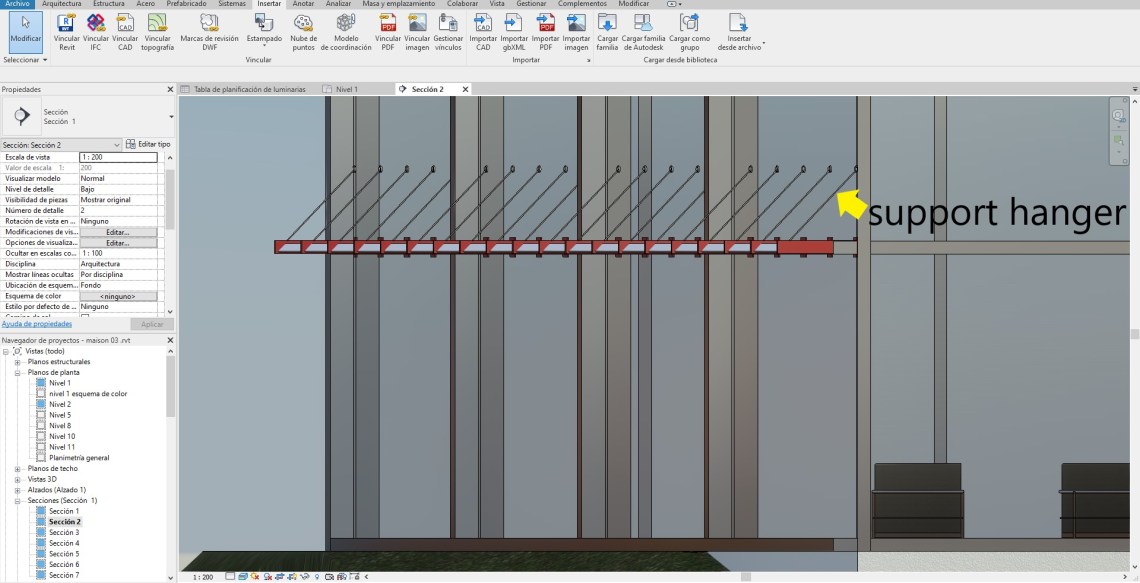

- El parámetroSupport Hanger es un parámetro con la condición de resultado Si/No que se utiliza para utilizar soportes inclinados que unen el brise-soleil con la fachada cuando el brise-soleil tiene una anchura superior a un valor, de forma que lo estabiliza. Cuando el parámetro Support Lenght tiene un valor superior a 40 mm la instrucción es verdadera, y el valor de este parámetro tiene el resultado de SI, y una sujeción inclinada que une el brise-soleil con la fachada aparece.
- El parámetro Shade Factor utiliza una instrucción condicional para obtener uno de los siguientes cuatro resultados: Baja, Media, Alta o bien Máximo. Se tiene en cuentra el valor del Desired shading percent, y comparando con este valor se devuelve uno de los cuatro resultados. El programa comprueba cada uno de los valores posibles IF, hasta que encuentra un resultado verdadero.
