REVIT ARCHITECTURE (11) – COPIAR UN SUELO DE UN NIVEL INFERIOR A UN NIVEL SUPERIOR

La ventaja de copiar elementos 3D con este programa, es que el mismo permite mantenerlos alienados en el espacio 3D.

Para copiar un forjado se puede realizar desde la vista 3D, y con Control-C copiar el mismo en el portapapeles.

059

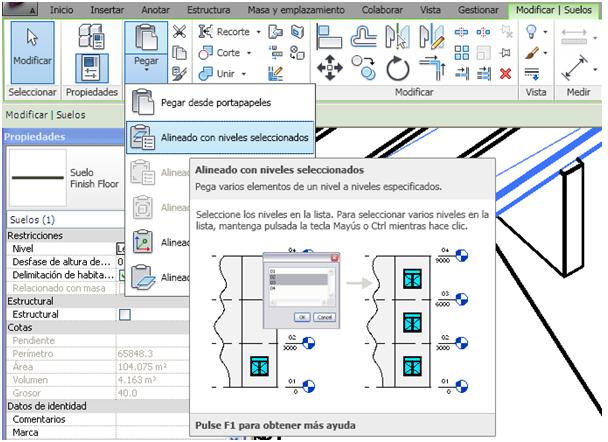

Para pegar el forjado, se utiliza la orden Pegar alineado del grupo de órdenes existentes en el Portapapeles dentro de la ficha Modificar suelos. Se elije Seleccionar niveles, se selecciona el nivel donde se quiere copiar el forjado y se realiza clic en aceptar. Con ello se consigue que el suelo se pegue en el nivel correspondiente.

061

062

Cuando se ha pegado el forjado, con la opción Editar contorno existente en la ficha Modificar suelos, se puede modificar el perímetro del forjado o suelo de forma que se pueda adaptar al perímetro del nivel donde se ha copiado, en caso de que este perímetro no sea igual al del nivel inferior. Para realizar esta acción, la vista mejor es la planta donde se pueden ver las líneas de los muros perimetrales. Y con estas líneas de los muros perimetrales, es con las que se acaba de conformar el nuevo perímetro del suelo, adaptado al nivel donde se ha copiado. En todos estos casos en los que se tiene que acabar de conformar el perímetro del suelo, porque se ha copiado un suelo inferior, se utilizan opciones como dividir líneas de muro y recortar líneas de muro.

Muchas veces a la hora de conformar el perímetro del suelo, existirá en la planta un hueco de escalera que se ha de considerar para conformar dicho perímetro. En estos casos se ha de proceder de forma que se ha de crear un bucle cerrado incluyendo dicha escalera o sus muros.
