REVIT ARCHITECT (111) – Presentación de proyectos (14) – Revisiones (1)

El programa permite registrar y controlar las Revisiones que se realicen en un proyecto, y en su documentación.

Los elementos utilizados para realizar la Revisión, son Nubes de Revisión (que tienen un número interior que hace referencia a la Revisión del Cuadro Versiones/Revisiones de plano, y una Etiqueta de revisión exterior, cuya numeración puede ser por Plano o Proyecto), y la Tabla de Planificación de revisiones, situada en el Cuadro de Rotulación del Plano.

Antes de introducir las Revisiones en el Cuadro de diálogo Versiones/Revisiones de plano, hay que estudiar la numeración de las Nubes de revisión. Se tiene que acceder al Cuadro de revisiones por medio del camino Vista – Composición de plano – Versiones/Revisiones de plano.

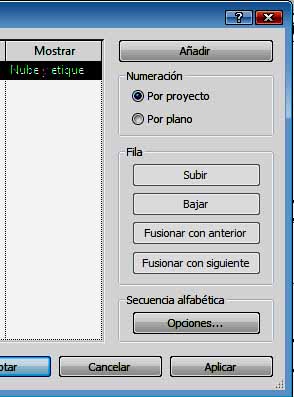

Opciones de Numeración de Nubes de revisión

Opciones de Numeración de Nubes de revisión

En Numeración, se ha de indicar una de las dos opciones posibles para Nubes de revisión:

Por proyecto. Es la opción que el programa da por defecto. Si se selecciona una Nube de revisión, ésta tiene en el Navegador de proyectos un Número de revisión, que es el número asignado en la Tabla de revisiones/ Cuadro de diálogo Versiones/Revisiones de plano. Aparte la Nube de revisión tiene una numeración definida por la Etiqueta de revisión, que si se elige esta opción Por proyecto, el número de esta etiqueta es el número de ordenación de la Tabla de revisiones/ Cuadro de diálogo Versiones/Revisiones de plano.

En el siguiente ejemplo se puede ver tres Nubes de revisión, numeradas con la opción Por proyecto. El número de Numeración de la nube que aparece en la Etiqueta de revisión es el mismo que el que aparece en el Navegador de proyectos para la opción Número de Revisión.

Numeración Nubes de revisión Por proyecto

Numeración Nubes de revisión Por proyecto

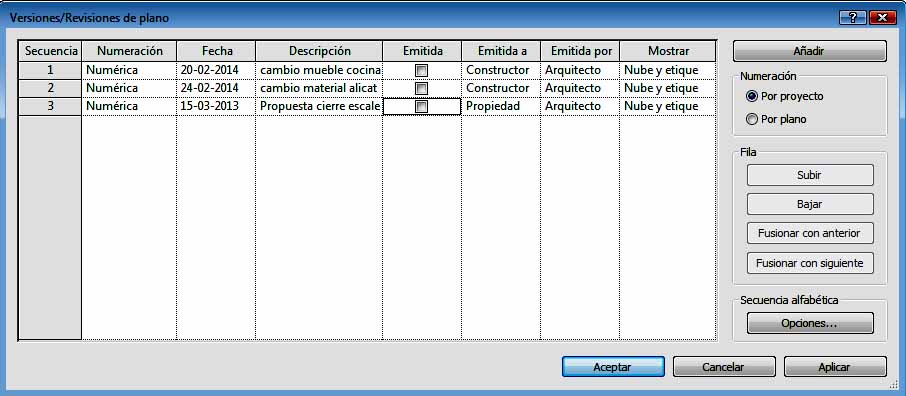

Cuadro de diálogo Revisión opción Por proyecto

Cuadro de diálogo Revisión opción Por proyecto

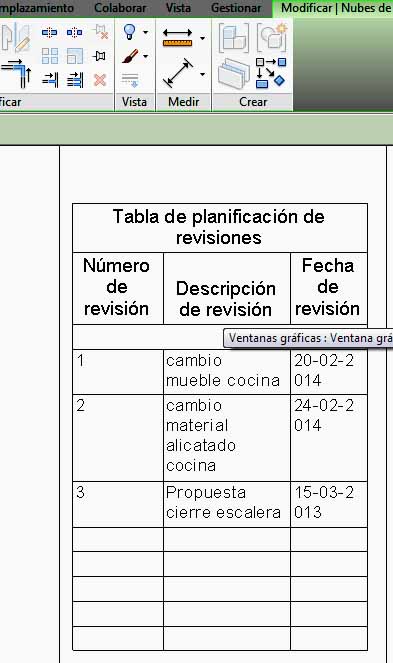

Tabla de Revisión

Tabla de Revisión

Por plano. En este caso la numeración en las Etiquetas de revisión, es el correspondiente al orden que enumera las nubes en función de las que hay en el plano. Esto es para cuando se añaden Vistas al plano que también contienen nubes de revisión.

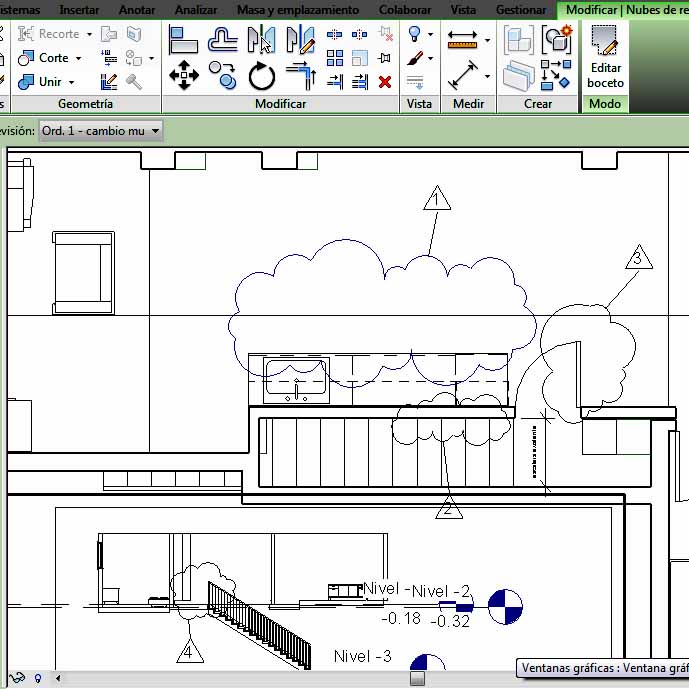

Opción Por plano Numeración de Nubes de revisión

Opción Por plano Numeración de Nubes de revisión
