REVIT ARCHITECTURE (682) – Habitaciones y áreas (6) Habitaciones. Visibilidad en una Vista

Dentro de las Propiedades de vista está la posibilidad de que se puedan ver las Habitaciones por defecto en una Vista de Plano o en una Vista de sección. Para ello, hay que cambiar la configuración de Visibilidad/Gráficos de forma que las Habitaciones y sus líneas de referencias se puedan ver en estas vistas.

Una forma de optimizar esta necesidad es crear una Plantilla de vista, en la que se configure que las Habitaciones se vean por defecto.

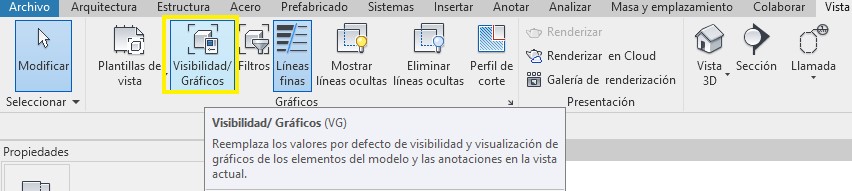

Para Modificar la configurarción de Visibilidad de una Habitación, se ha de realizar el siguiente procedimiento. En primer lugar se ha de abrir la vista en la que se necesita que se muestren las Habitaciones, Vista de plano o Vista de sección. Seguidamente ir a la ficha Vista – Gráficos – Visibilidad/Gráficos.

4697

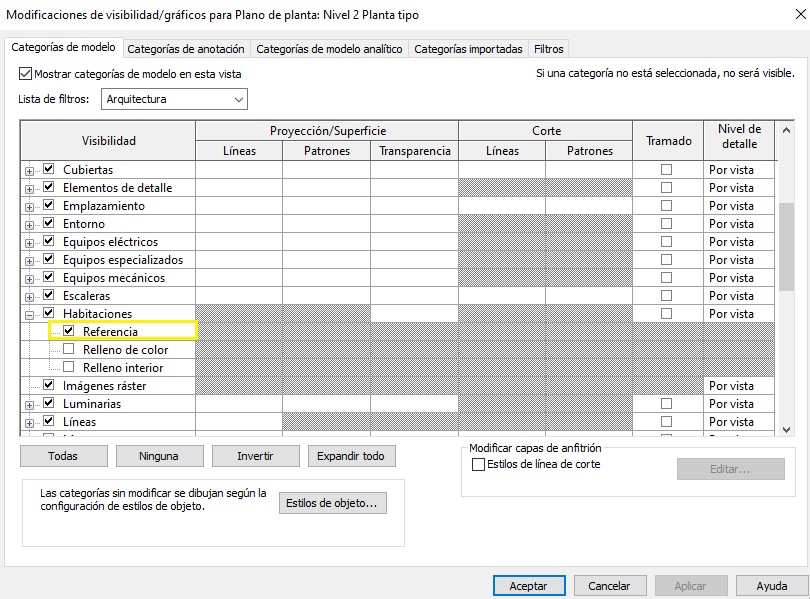

Aparece el Cuadro de diálogo Modificaciones de visibilidad/gráficos, donde en la columna Visibilidad se ha de localicar Habitaciones y realizar clic en ella para expandir las opciones que tiene disponible. Si se necesita que se vean las Líneas de referencia de la Habitación hay que seleccionar la opción Referencia.

Ejemplo de Habitaciones con la opción Referencia seleccionada en el Cuadro de diálogo.

4699

4698

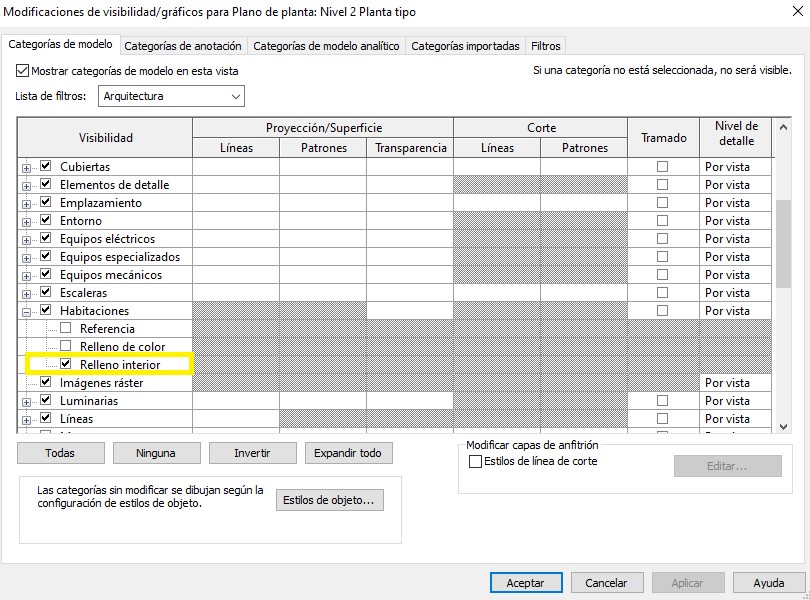

Si se necesita un color de relleno de las Habitaciones se ha de seleccionar la opción Relleno interior.

4700

Ejemplo de Habitaciones con la opción Relleno interior activa.

4701

Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
