REVIT ARCHITECTURE (732) – Esquemas de color (3) Vista de sección

Es posible también aplicar un Esquema de color a una Vista de sección. El procedimiento es el mismo que el que se utiliza para aplicar el Esquema de color a una Vista de plano.

El procedimiento para crear el esquema de color está explicado en el artículo REVIT ARCHITECTURE (730) – Esquemas de color (1) Creación.

Y el procedimiento para Aplicar el Esquema de color está explicado en el artículo REVIT ARCHITECTURE (731) – Esquemas de color (2) Editar y aplicar

Para acceder  al cuadro de diálogo Editar esquema de color,  por medio de la ruta Inicio – Habitación y área – Esquema de color.

4979

Una vez que se ha creado el Esquema de color, se ha de aplicar el mismo en la Vista de sección. Para ello, Hay que abrir la Vista de sección.

La aplicación de un Esquema de color creado en la Vista de sección, se realiza desde el cuadro de Propiedades de la vista, en el parámetro Esquema de color, y seleccionando el esquema de color necesario, que se encuentra en el Cuadro de diálogo Editar esquema de color. Se selecciona una Categoría y un esquema de color, y se indica Aceptar.

4996

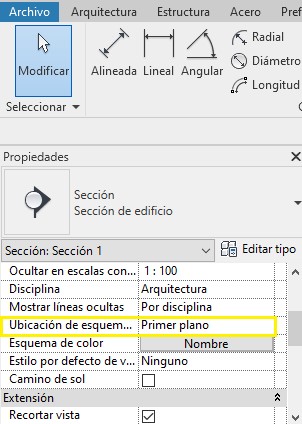

En este mismo cuadro de Propiedades de la vista, existe el parámetro Ubicación de esquema de color, en el que por medio de un desplegable se puede seleccionar la opción Fondo, que es cuando aplica el esquema de color al fondo de la Vista, y de esta forma, los elementos de la vista que se encuentran a un nivel superior de ese fondo son visibles (no se aplica a los elementos de la vista de primer plano), o bien la opción, Primer plano, de forma que en este caso se aplica el Esquema de color a un primer plano de la vista y los elementos que hay en la vista no son visibles (estos elementos pueden ser el mobiliario de un espacio, que según una de estas dos opciones puede ser o no visible, cuando se aplica un Esquema de color).

4997

De esta forma el esquema de color es aplicado a la sección.

4995

Para colocar una Leyenda de Esquema de color en la sección, se ha de utilizar la herramienta Leyenda de Relleno de color que se encuentra en Anotar – Relleno de color – Leyenda de relleno de color.
