REVIT ARCHITECTURE (15) – MOBILIARIO

En Inicio – Construir – Colocar un componente, se encuentran los sanitarios, mobiliario, instalación de fontanería y vegetación, que se puede insertar en el dibujo.

075

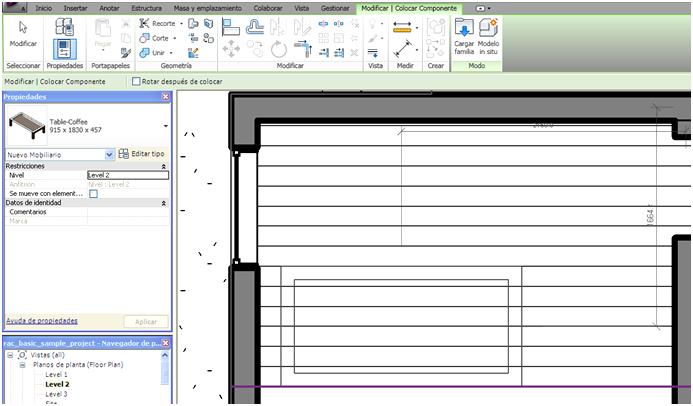

La forma de colocar este mobiliario es seleccionando el elemento que se desea de la lista existente, aparece la imagen del mismo o previsualización en el dibujo, con acotaciones provisionales del elemento respecto los elementos constructivos según definición o configuración de la acotación (respecto ejes de muro, final de muro…).

Con la barra espaciadora del teclado podemos ir girando 90º el elemento a insertar, y también cuando está insertado (seleccionando el mismo y pulsando sobre la barra espaciadora).

076

Con la opción Reflejar, que se encuentra dentro de Modificar mobiliario, se puede realizar una simetría del elemento. También se encuentran las opciones de Alinear, Desfase, Mover, Copiar, Rotar, Recortar- extender esquina

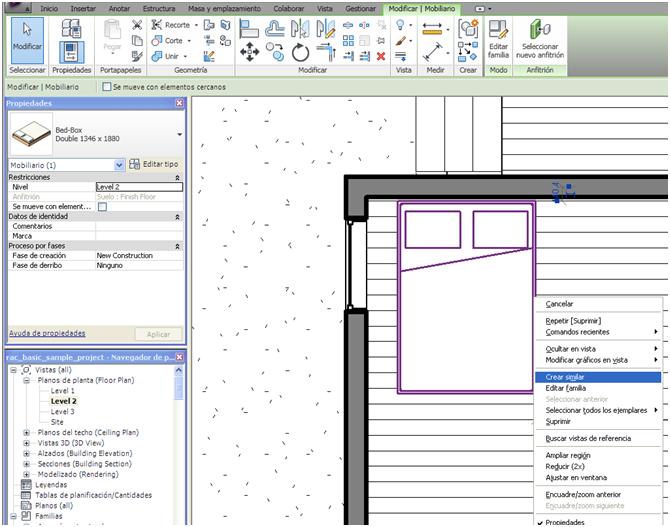

Para copiar un elemento se puede seleccionar el mismo, y elegir del menú contextual que aparece con el botón derecho, Crear similar, de forma que el programa copia el elemento seleccionado.

077
