REVIT ARCHITECTURE (40) – TRANSFORMAR EMPLAZAMIENTO CAD EN TOPOGRAFÍA

TRANSFORMAR LA INFORMACIÓN DEL EMPLAZAMIENTO DWG EN TOPOGRAFÍA

122

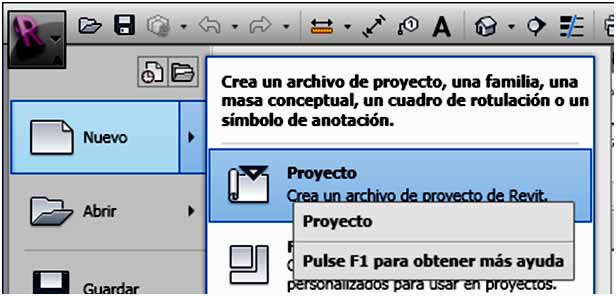

Primeramente se ha de abrir un nuevo proyecto en Revit.

Se ha de seleccionar la vista Emplazamiento de las diferentes existentes.

Después se ha de proceder a importar el archivo Autocad (ver apartado dedicado a importar archivos CAD). Este archivo se ha de importar a todas las vistas, no solamente a la vista actual.

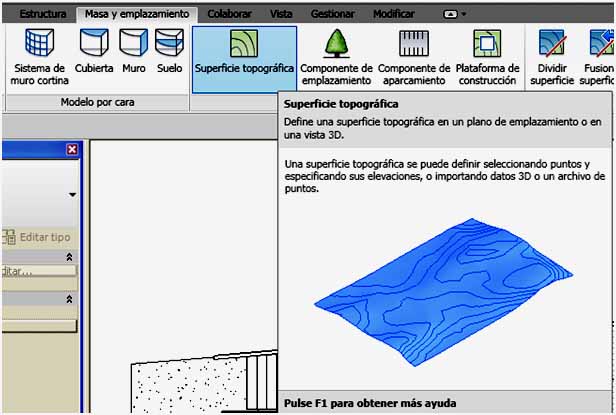

Se ha de ir a Masa y emplazamiento – Modelar emplazamiento – Superfície topográfica.

123

Se ha de elegir como paso siguiente Crear de importación – Seleccionar ejemplar de importación.

124

La información topográfica del archivo DWG a importar ha de ser en la vista Emplazamiento, y como se ha comentado anteriormente en este apartado, a todas las vistas del modelo Revit, en caso contrario no se puede convertir el archivo CAD en topografía.

Una vez utilizada esta herramienta, se ha de seleccionar el DWG para resaltar el emplazamiento DWG, que permite ver un cuadro de diálogo donde se muestran todas las capas del DWG, seleccionando las capas que solamente corresponden al emplazamiento. Una vez realizado Aceptar, se genera la superfície topográfica a partir de la geometría importada, y es cuando se indica Finalizar superfície.

Si se seleccionan todas las capas del archivo DWG, no se realizará la superfície topográfica. Para confirmar cuales son las capas de emplazamiento, se puede utilizar el cuadro de diálogo Modificaciones de visibilidad/gráficos, y activar y desactivar capas desde el mismo.
