REVIT ARCHITECTURE (41) – CREAR TOPOGRAFÍA

CREAR TOPOGRAFÍA

Primeramente hay que situarse en la vista Emplazamiento.

Después hay que ir a Masa y emplazamientoCrear emplazamientoSuperficie topográfica, y desde Herramientas – Colocar punto, y entonces se definen los puntos que forman la superficie topográfica, teniendo en cuenta que el programa cierra los puntos en bucle.

125

Se puede dar la coordenada de altura una vez determinado el punto (que tendrá coordenada cero) a partir de la barra horizontal superior Opciones.

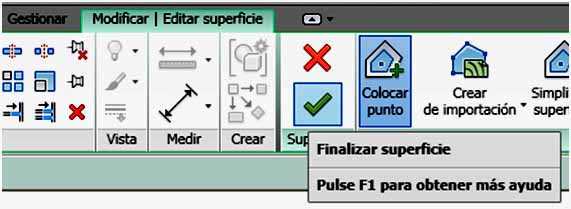

Una vez definido todos los puntos se ha de indicar la opción Finalizar superficie.

126

Las curvas de nivel principales aparecen en color de línea más oscuro que las curvas de nivel que el programa considera como secundarias.

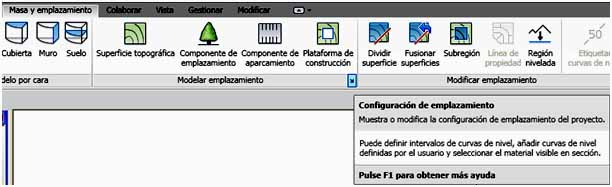

En una flecha inferior que aparece en el grupo Modelar emplazamiento, existe un cuadro de diálogo Configuración de emplazamiento.

127

Cuadro Configuración de emplazamiento. En este cuadro se puede definir o modificar el material que define la sección transversal de la superficie topográfica. También permite controlar la altura de elevación y el inicio de la base de la superficie topográfica.

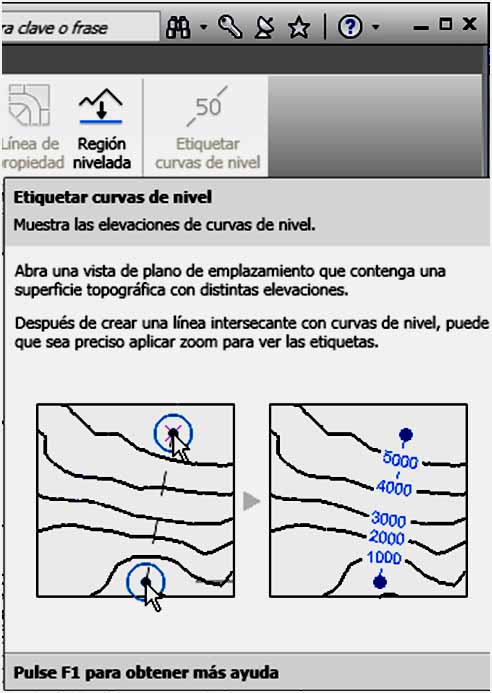

Se pueden etiquetar als curvas de nivel de forma que cada etiqueta indique la altura de la curva de nivel. Se tiene que realizar esta operación desde la vista emplazamiento, Masa y emplazamientoModificar emplazamientoEtiquetar curvas de nivel, y determinar dos puntos de forma que con ellos se crea una sección a través de la topografía, ya que las etiquetas de las curvas de nivel se insertan siempre perpendicular a la pendiente del emplazamiento.

129
