REVIT ARCHITECTURE (43) – FAMILIAS (1)

Los Tres tipos de familias existentes en Revit son los siguientes:

  1. Familias de sistema: Muros…
  2. Familias in situ o componentes in situ, que hacemos dentro del proyecto y se adaptan a ese proyecto y solo a ese proyecto.
  3. Familias cargables.

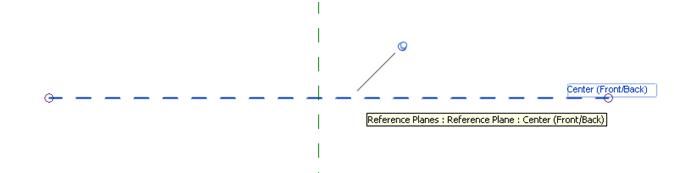

Los Planos de referencia nos acotan el dibujo de la familia y permiten situar los diferentes elementos de la misma. El punto de intersección de la familia está formado por los dos planos de origen y éstos se han de anclar para que no se muevan.

Las cotas de los planos de referencia se pueden parametrizar, de forma que a posteriori se puede establecer distancias tanto entre estos planos como de los elementos asociados a dichos planos y que forman la familia.

FAMILIAS CARGABLES

Primeramente se ha de aclarar que quien siempre tiene las cotas son los planos de referencia, nunca se ha de asociar una cota a una Extrusión con la que se pueden realizar elementos que componen una familia cargable, y a su vez, la Extrusión va asociada a un plano de referencia.

Hay unas líneas que se llaman simbólicas, que son líneas de representación 2D. Por ejemplo las líneas de apertura de las puertas, de representación. Las líneas simbólicas se pueden asociar al nivel de detalle de la vista.

Vamos a realizar una Nueva familia, concretamente una mesa, y para ello nos vamos a la biblioteca de familias de Revit, y seleccionamos una familia primaria de mobiliario:

1

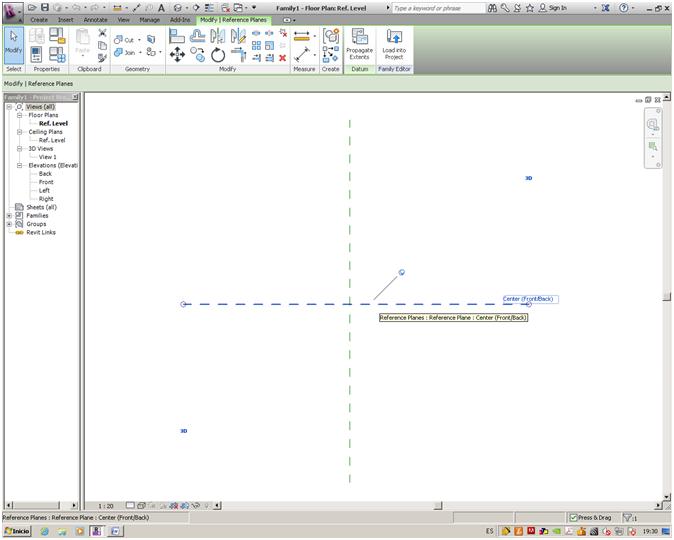

Tenemos entonces la familia que hemos abierto Metric Furniture.rft

2

3
