REVIT ARCHITECTURE (44) – FAMILIAS (2)

Continuamos con el proceso de realización de una familia de mobiliario: mesa.

Una vez cargada la familia estándard-básica de la biblioteca de Revit para mobiliario (Familias (1)), nos encontramos insertados los planos de origen de la familia:  la unión de los planos de origen es el punto de inserción de la familia, y puedo generar cuantos planos de referencia quiera y si éstos definen origen o no definen origen.

Para generar la mesa necesitamos cuatro planos de referencia nuevos. Vamos a realizar el esqueleto de la familia: planos de referencia.

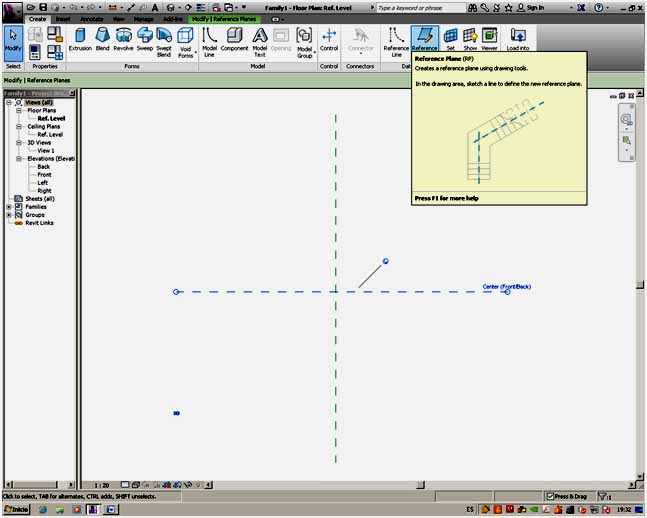

Se genera un nuevo plano de referencia, por medio de Crear-Plano de referencia. La cantidad total de planos de referencia que tenemos al final es la comentada, de cuatro.

130

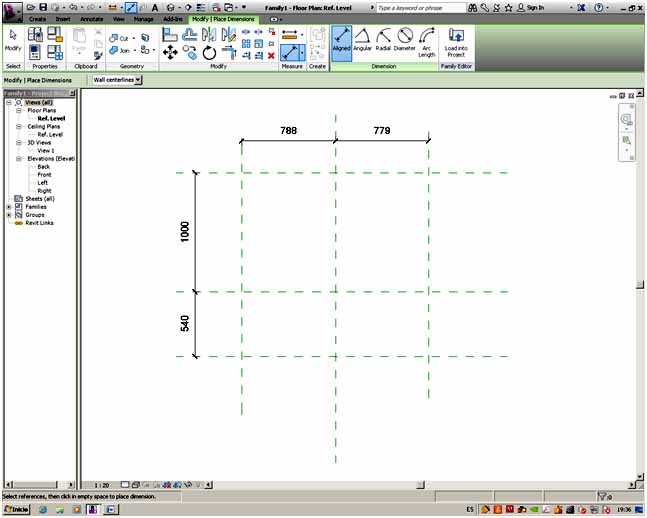

 Acotamos los planos de referencia con la opción de cota alineada.

131

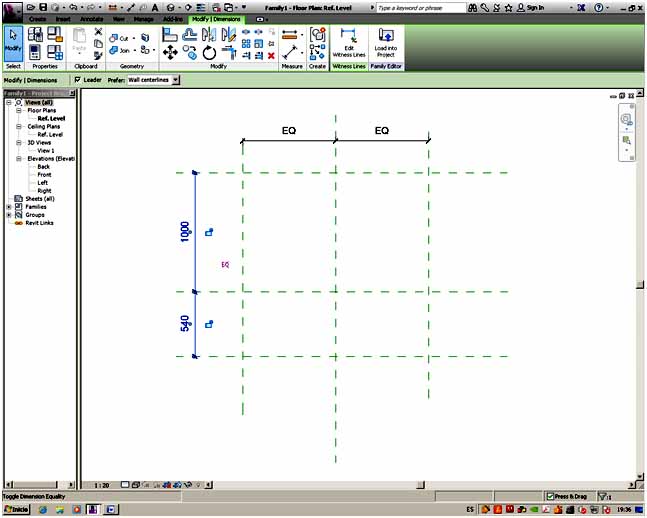

Si se clica encima de una cota realizada,  aparece una EQ, y que si se clica sobre estas dos letras,   las cotas se conviertesn en equidistantes.

 132

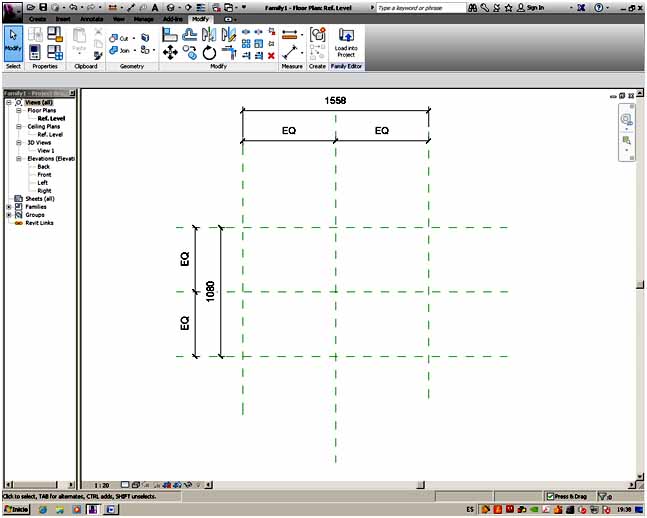

Todas las cotas ahora son equivalentes (tienen la misma distancia entre ellas).

133
