REVIT ARCHITECTURE (734) – Esquemas de color (5) Aplicación Esquema de color del modelo vinculado a habitaciones y áreas de modelos vinculado

El procedimiento para crear el esquema de color está explicado en el artículo REVIT ARCHITECTURE (730) – Esquemas de color (1) Creación.

Y el procedimiento para Aplicar el Esquema de color está explicado en el artículo REVIT ARCHITECTURE (731) – Esquemas de color (2) Editar y aplicar

Para acceder  al cuadro de diálogo Editar esquema de color,  por medio de la ruta Inicio – Habitación y área – Esquema de color.

4979

El en cuadro de diálogo de Editar esquema de color, se ha de seleccionar la opción Incluir elementos de vínculos, y se ha de seleccionar posteriormente la opción de Aceptar.

4998

Se ha de acceder en este momento, a Vista – Gráficos – Visibilidad/Gráficos. Se accede al Cuadro de diálogo Modificaciones de visibilidad/gráficos para la vista activa. Se ha de acceder a la pestaña del cuadro de diálogo Vínculos de Revit.

4999

Se ha de seleccionar la casilla (izquierda de pantalla) que hay en la fila del Modelo vinculado, de forma que el modelo vinculado pueda aplicar o tener el Esquema de color del Modelo anfitrión del proyecto. Seguidamente, se ha de realizar clic en el botón que aparece en la columna de Configuración de visualización, llamado Por vista de anfitrión, de forma que se accede a un cuadro de diálogo donde se determina esta vista.

5000

Se accede al cuadro de diálogo Configuración de visualización de vínculos RVT, donde se pueden seleccionar diferentes opciones de Vista.

5001

Se ha de seleccionar la opción de Por vista vinculada o Personalizada.

Si se seleccionar la opción Personalizada, en el parámetro  Relleno de color, se ha de seleccionar del desplegable que proporciona Revit, la opción Por vista vinculada.

5005

En el siguiente ejemplo se puede ver como el modelo vinculado que es el edificio que aparece a la izquierda, con la opción de Por vista vinculada, toma el Esquema de color propio del Modelo vinculado. Este modelo vinculado no adquiere el Esquema de color del edificio de la derecha, que es el modelo anfitrión que se encuentra en el Proyecto (como se puede ver los colores en los dos edificios son diferentes).

5004

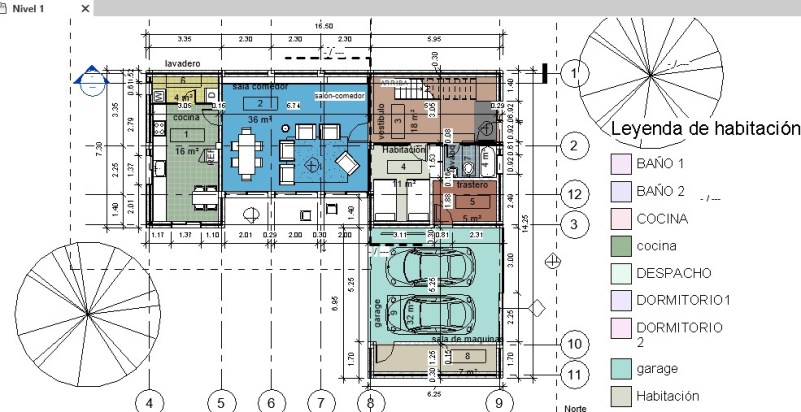

Si se selecciona la opción Para vista vinculada, en el parámetro Vista vinculada, se ha de seleccionar la vista a la que se quiere aplicar el Esquema de color. Para este tipo de opción  por defecto Revit establece todos los parámetros que tiene esta opción con el valor de Vista vinculada, incluido el parámetro de Relleno de color.

5006

5007
